世界最高の耐光性能を持つレーザ金属加工向け空間光位相変調器を開発

この記事は約4分で読めます。
レーザ金属加工の生産効率向上
世界最高の耐光性能を持つ空間光位相変調器を開発
12月1日より販売開始

当社は、独自の熱設計技術を応用し放熱性能を高めることで、耐光性能を世界最高となる700Wと従来製品の約3.5倍まで高めた空間光位相変調器(Liquid Crystal On Silicon – Spatial Light Modulator、以下LCOS-SLM)「X15213-03CL」を新たに開発しました。

本製品は、レーザの照射パターンを自由に制御することができるレーザ金属加工向けの光学部品です。金属粉をレーザで焼き固めて航空機部品や輸送機器部品などを成型する金属3Dプリンティングや、レーザによる金属溶接・切断などに応用することで、生産効率を高めることができると期待できます。

12月1日(金)より、国内外の金属3Dプリンタメーカーやレーザ加工機メーカーに向けて本製品の販売を開始します。

また、本製品を6月27日(火)から30日(金)まで独バイエルン州ミュンヘンで開催されるレーザやレーザシステム、光学系の世界最大級の専門展「LASER World of PHOTONICS 2023」に出展します。

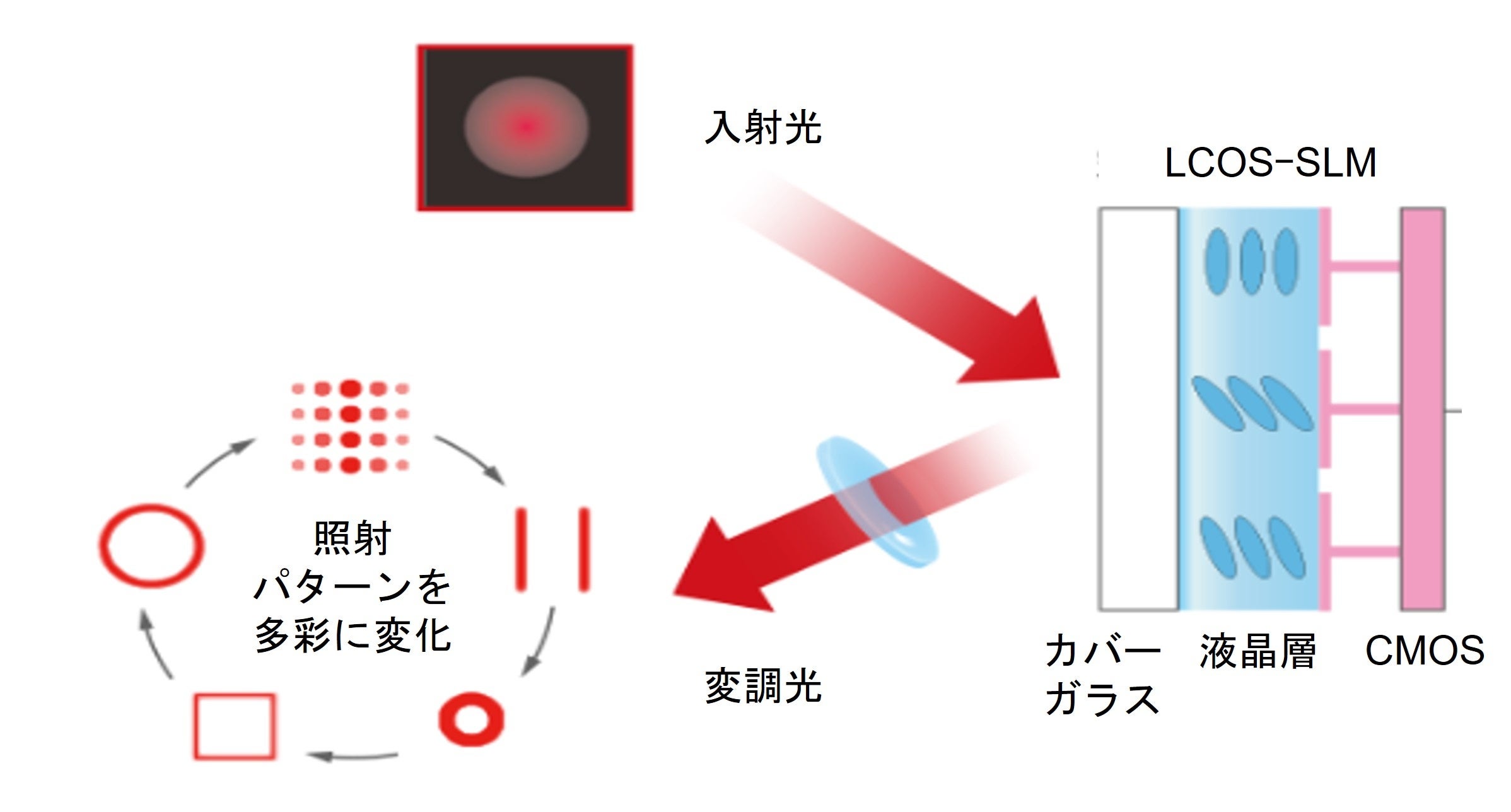

LCOS-SLMの仕組みと応用イメージLCOS-SLMの仕組みと応用イメージ

<製品の概要>

LCOS-SLMとは、レーザの照射パターンを自由に制御できる光学部品です。液晶の傾きを制御することで入射光の通り道の長さを変えてレーザの位相に差を生じさせることにより、照射パターンを多彩に変化させることができます。

当社は、耐光性能200WのLCOS-SLMをすでに開発、製造、販売していますが、市場からは、金属加工への応用に向け、さらなる耐光性能の向上が求められていました。

通常、LCOS-SLMは、金属加工に用いる高出力のレーザを入射すると液晶層の温度が上昇し、性能が低下します。このため、耐光性能を高めるには、放熱性能を向上させることで液晶層の温度上昇を抑制する必要があります。

今回、カバーガラスに従来材料よりも熱伝導率が約30倍高いサファイアを採用することで、液晶層の熱をカバーガラスに伝えやすくしました。さらに、LCOS-SLMのパッケージ内部に熱伝導率の高い充填剤を封入するとともに内部構造を最適化することで、カバーガラスの放熱効率を高めています。この結果、LCOS-SLMの液晶層の温度上昇を抑制し、耐光性能を世界最高となる700Wまで高めることに成功しました。

本製品をレーザ金属加工装置に組み込み、レーザを分岐させ多点同時加工を実現することで、生産効率を高めることができると期待されます。航空機部品や輸送機器部品を成型する金属3Dプリンティングや、複雑な形状の金属部材を溶接・切断するためのレーザ加工機など、加工に時間がかかる用途での大幅なタクトタイム向上が見込まれます。

今後、本製品を拡販するとともに、市場の要求に対応した製品を開発していきます。

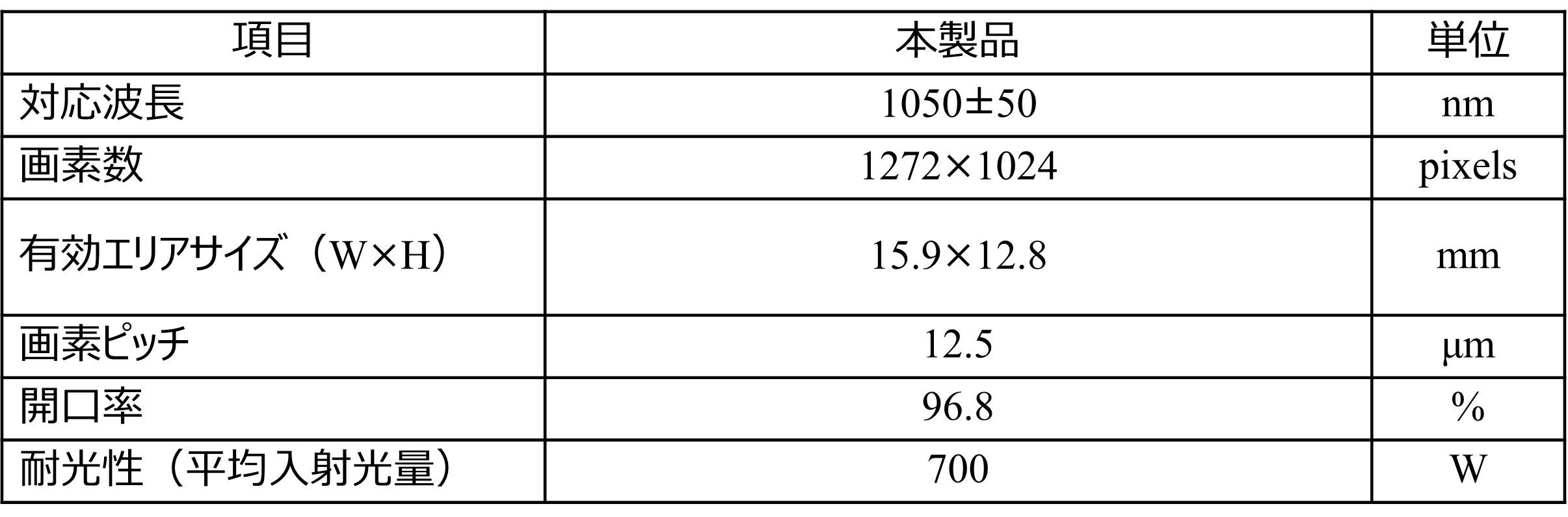

主な仕様主な仕様

●発売日:2023年12月1日(金)

●製品価格(税込):LCOS-SLM 「X15213-03CL」 3,300,000円

●販売目標台数:初年度10台/年、3年後100台/年

世界最高の耐光性能を持つLCOS-SLM「X15213-03CL」世界最高の耐光性能を持つLCOS-SLM「X15213-03CL」
