図1 新製品一覧 上：ヘッド交換式単能形トルクレンチ「CSP2NX6D」、左中：ラチェットヘッド「QH6D」、左下：オープンヘッド「SH6DX10」、右下：小容量デジタルトルクレンチテスター「DOTE10N4」
- 半導体製造装置産業の活況で「ねじ締付作業でのトルク機器で小トルク製品が販売増」、新たな課題も。
近年、半導体製造装置産業の活況が伝えられていますが、それに伴い当社でも半導体製造装置等で多用される小径ねじのトルク管理用で小型トルクレンチの販売数が増えています。また使用されるねじが、エンジニアリングプラスチック製やセラミックス製・非磁性体材料のボルト、中空形状でステンレス系なども増えているようです。これらは一般的な鋼製ボルトと比較して「締付トルクの小さなねじ」＝「トルク管理のシビアなねじ」となり、トルク管理が重要です。
これら締付トルクの小さなねじはトルクドライバーで締め付ける程度であり、今までトルクドライバーのご利用をお勧めすることもありました。ところが「トルクドライバーが差し込めない」や「六角ボルトなのでスパナ形状の小型トルクレンチが欲しい」、「狭隘部の締付けなので現状の小型トルクレンチでは締付け作業が困難」との声がお客様から寄せられることが多くなってきました。
そこで、これらの課題を解決する小型トルクレンチの新規開発に着手いたしました。
- 従来品より「狭隘部の締付作業が可能」だけでなく、作業性向上と締めすぎ防止にも有効
■新製品について■
1.小型トルクレンチ
図2 CSP2NX6Dに交換ヘッドQH6D接続状態
製品名：ヘッド交換式単能形トルクレンチ
型式： CSP2NX6D と CSP5NX6D ※仕様、価格等は表1参照
表1 新製品の小型トルクレンチの型式名、仕様、価格
| 型式名 | トルク調整範囲 （Ｎ・ｍ） |
全長 (mm) |
質量 (g) |
価格（円） ※消費税を含まず |
| CSP2NX6D | 0.4～2 | 約133 | 約60 | 17,100 |
| CSP5NX6D | 1～5 | 約133 | 約60 | 17,100 |
◇特長◇
a)本体のスリム化を実現。狭隘部の締付作業で干渉しにくくなっています。
従来最小機種CSP1.5N4X8Dと比較して、幅が7mm（37％）減少、厚さは1.9mm（20％）減少しました。
新規開発品となる接続部がφ6の専用小型交換ヘッドと共に使用します。（従来品は接続部がφ8）
b)明瞭なクリック感で締めすぎを防止。トルク管理のシビアなねじの締付けを重視しました。
新規開発で機構を見直し。設定トルクに達した際の「カチン！」が分かりやすく、締付けを確実に完了できます。
2.専用交換ヘッド：ソケットを取り付けるラチェットヘッドとスパナ形のオープンヘッドを新規開発。
・製品名：ラチェットヘッド 型式：QH6D ※QH6Dのソケット差し込み部は6.35mmです。
・製品名：オープンヘッド 型式：SH6Dシリーズ （スパナの2面幅はW=5.5～19まで12種）
表2 新製品の専用交換ヘッドの型式名と価格
| 型式名 | 価格 （円）※消費税を含まず |
| QH6D | 8,300 |
| SH6DX5.5、SH6DX6、SH6DX7 | 3,190 |
| SH6DX8、SH6DX10、SH6DX11、SH6DX12 | 3,240 |
| SH6DX13、SH6DX14、SH6DX16、SH6DX17、SH6DX19 | 3,350 |
※SH6DシリーズはXの後の数字がスパナ２面幅のWを表します。
◇特長◇
a)ラチェットヘッドQH6Dは従来品の2倍の48枚ラチェット。
従来品QH8Dの半分の振り角となる7.5°でラチェッティング可能。狭隘部の作業性が向上します。
b)狭隘部にボルトにアクセス可能。ラチェットヘッドQH6Dの外幅は従来品QH8Dより8ｍｍ（35％）、オープンヘッドSH6DX10の外幅は従来品SH8DX10より5mm（20％）低減。

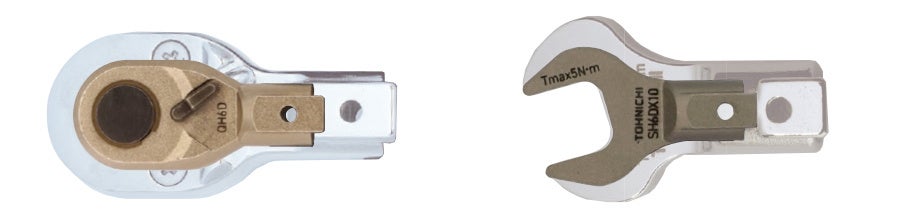

図-3 6Dと8Dの交換ヘッド比較イメージ 上：QH6D（前面）、以前の最小モデルQH8D（背景） 下：SH6DX10（前景）、以前の最小モデルSH8DX10（背景）

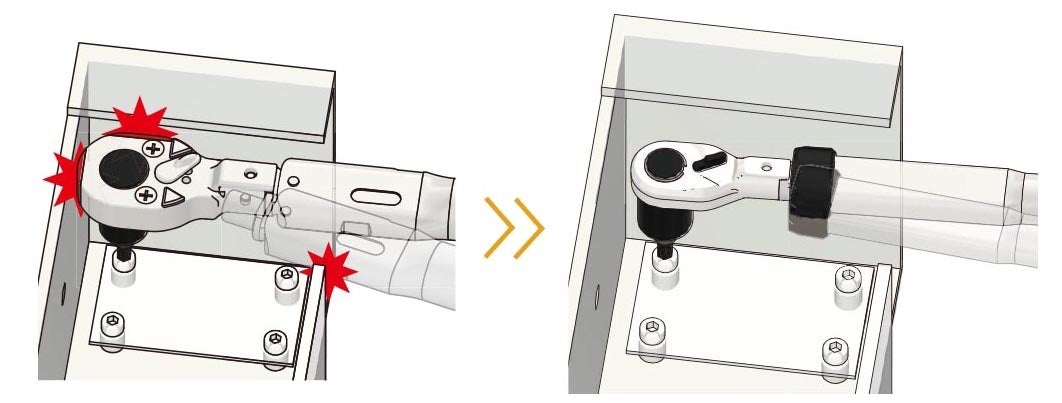

図4 本体のスリム化、QH6Dの振り角半減、QH6DとSH6Dの小型化で干渉領域を低減。
3.小型デジタルトルクレンチテスター
製品名：デジタルトルクレンチテスター
表4 デジタルトルクレンチテスターの仕様と価格
| 型式名 | トルク測定範囲（Nm） | 1digit[1目盛]（Nm） | 価格 （円） ※消費税を含まず |
| DOTE10N4 | 0.2～10 | 0.001 | 315,000 |
■主な特長
a)小型ヘッド交換式単能形トルクレンチCSP2NX6DとCSP5NX6Dの校正やトルク設定（トルクセット）が行えます。 ※校正方法は当社セミナー「トルク講習会」にて習得できます。
b)10Nm以下の当社製シグナル式トルクレンチ（17機種）がこれ1台で対応できます。
c)設置場所に困らないA4サイズの設置面積。
d)敏感な小容量トルク機器の校正の為、角ドライブ側が回転するDOTE10N4専用のローディング機構を新規開発。
今後の展開
今後も小型（小容量）トルクレンチ等の開発に注力し、新製品や新サービスの提供によりお客様の品質と生産性向上に寄与します。
