AUC-xxxMは、ガラス光ファイバケーブルにてUSB 3.2 Gen2（10Gbps）高速データ信号とDisplayPort（Alt Mode）4K映像信号を伝送可能なPower Delivery対応アクティブUSB-C長尺ケーブルです。高性能なマルチモードVCSELレーザーとデータロスの少ないOM3規格光ファイバを採用することで、最長10mまでの長距離データ/映像伝送が可能です。
USB 3.2 Gen2（USB 3.1）規格に対応し、最大10GbpsまでのUSBデータ転送が可能なほか※1）、USB 2.0、1.1規格への互換ドライバICを内蔵し、レガシー機器との互換性を確保。最新PCから既存のWEBカメラやプリンターまであらゆるUSBデバイスとの接続でご利用いただけます。
また、DP Alt Mode（DisplayPort Alternate Mode over USB-C）によるDisplayPort信号の2レーン伝送に対応。最大4K60Hz （16.2Gbps）までの信号を安定伝送します。※2）※3）
さらにUSB Power Delivery対応により、MacBookやChromebookなどの最新PCに最大60W(20V/3A)の大電流で給電が可能です。※4）※5)
ケーブルには光ファイバと銅線のハイブリット構造ケーブルを採用。USB 3.2規格の高速データ転送、およびDP Alt Modeによる4K映像伝送には光ファイバ通信を使用し、USB 2.0/1.1規格のレガシーデータ転送やUSB Power Deliveryによる給電機能には銅線での接続を割当てたハイブリッド設計によりUSB-Cの各種機能を維持しながら、10mもの長距離通信を実現しました。
メタル筐体を採用したコネクタ部は電磁両立性に優れ、外来ノイズの干渉を受けにくく、本体からのノイズ発生も最小限に抑えます。また、ケーブル内部の銅線・ファイバ線には細い銅線を編み込んだ編組銅線シールドを被せており、ケーブル自体の耐ノイズ性も向上させているので、ノイズ対策が必要な現場や医療用機器などにも最適です。※6）
光ファイバUSB-Cケーブルは、テレカンファレンス需要で増加している会議室用WEBカメラや各種施設内のデータ・映像伝送、イベントでの大型スクリーン映し出し、ライブ配信など、USB-C端子搭載機器を使用する全ての場面に最適な製品です。
＜Webサイト＞
［AUC-xxxM］：https://www.ad-techno.com/products/cable/AUC/
<製品特長>

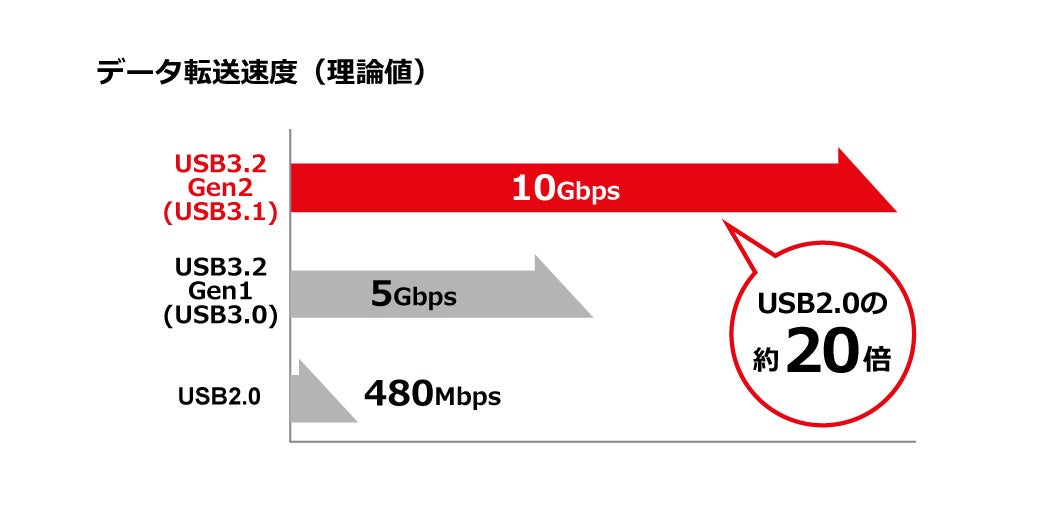

■USB 3.2 Gen2 （USB 3.1）規格対応
USB 3.2 Gen2（USB 3.1）規格に対応し、最大10GbpsまでのUSBデータ転送が可能です。※1）
■DP Alt Mode対応（Ver.1.4）
USB-Cコネクタで普及しているDP Alt Mode（DisplayPort Alternate Mode over USB-C）機能に対応。USB-Cコネクタのピンを利用しDisplayPort（映像・音声）信号を伝送します。DisplayPort信号の2レーン伝送にて最大4K60Hz （16.2Gbps）までの信号を安定伝送します。※2）※3）
- ※ご注意：すべてのUSB Type-C搭載端末機器がDP Alt Modeに対応しているわけではありません。詳しくは端末機器の取扱説明書をご確認いただくか、各メーカーにお問合せください。また、本製品のコネクタ部には［Source］［Display］があります。DP Alt Modeにて使用する場合、接続する方向を間違えると正常に動作しません。
■USB Power Delivery 最大60W対応（20V/3A）
USB Power Delivery対応により、MacBookやChromebookなどの最新PCに最大60W(20V/3A)の大電流で給電が可能です。※4）※5)
■USB 2.0 / USB 1.1規格の互換対応
USB 2.0、1.1規格への互換ドライバICを搭載し、レガシー機器との互換性を確保しました。最新PCから既存のWEBカメラやプリンターまであらゆるUSBデバイスとの接続でご利用いただけます。
- Pick UP記事［USB 3.0とUSB 2.0以前の互換性について］：https://www.ad-techno.com/pickup/016/
■最長 10m
ケーブルには光ファイバと銅線のハイブリット構造ケーブルを採用。USB 3.2規格の高速データ転送、およびDP Alt Modeによる4K映像伝送には光ファイバ通信を使用し、USB 2.0/1.1規格のレガシーデータ転送やUSB Power Deliveryによる給電機能には銅線での接続を割当てたハイブリッド設計によりUSB-Cの各種機能を維持しながら、10mもの長距離通信を実現しました。
USBデータ通信時

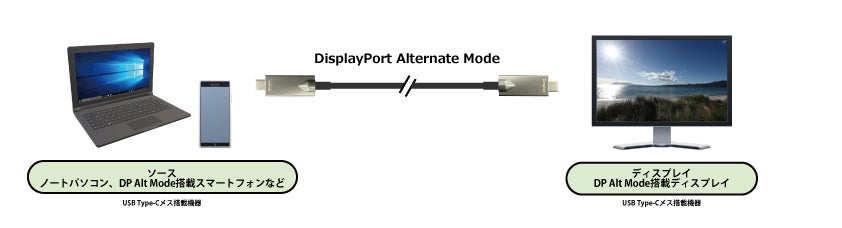

DP Alt Mode時

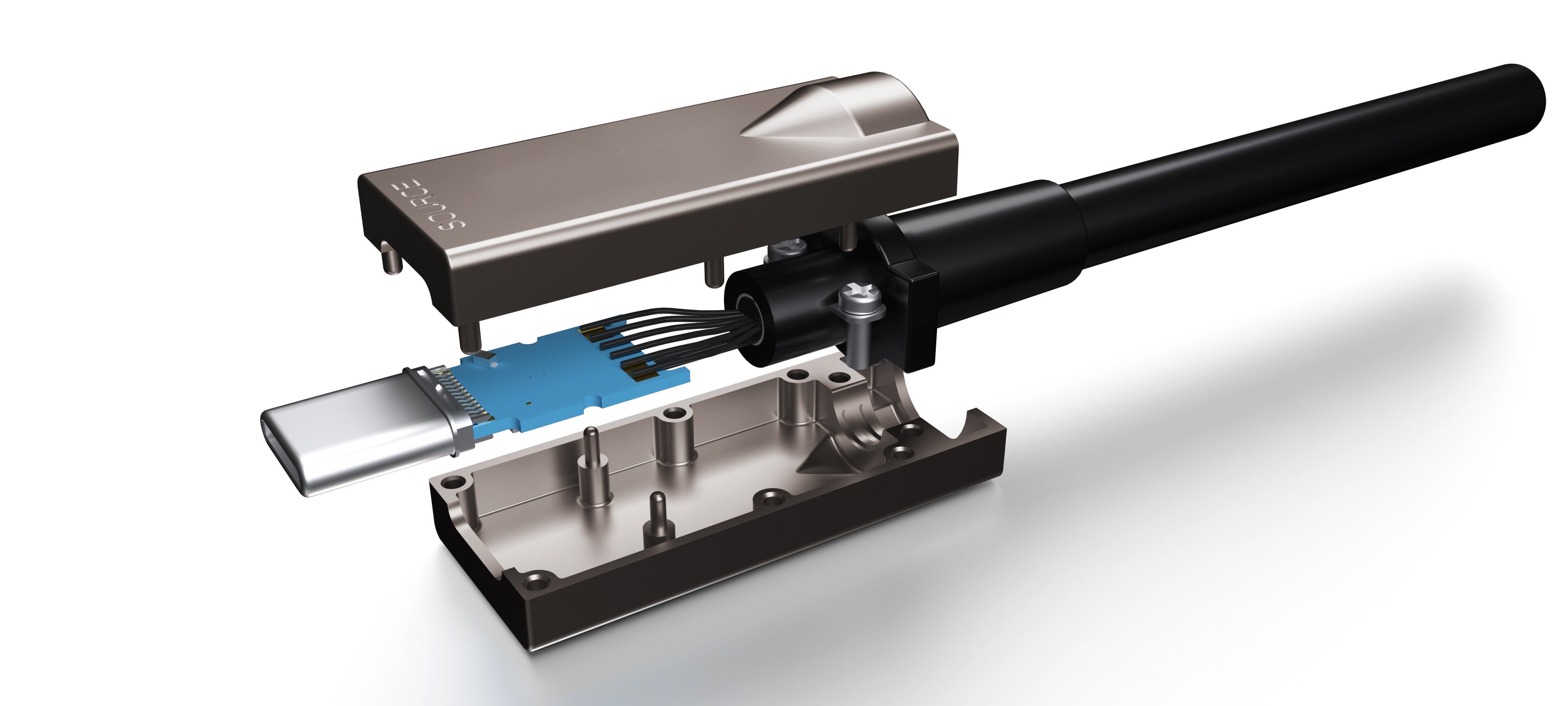

■優れた電磁両立性
メタル筐体を採用したコネクタ部は電磁両立性に優れ、外来ノイズの干渉を受けにくく、本体からのノイズ発生も最小限に抑えます。また、ケーブル内部の銅線・ファイバ線には細い銅線を編み込んだ編組銅線シールドを被せており、ケーブル自体の耐ノイズ性も向上させているので、ノイズ対策が必要な現場や医療用機器などにも最適です。※6）
■使用上の注意
- 本製品はコネクタ部には［Source］［Display］があります。DP Alt Modeにて使用する場合、接続する方向を間違えると正常に動作しません。
- 本製品を配管に通したり、壁面内を配線工事したりする時には、コネクタ部やケーブル部に損傷を与えないように丁寧に取り扱ってください。 （ファイバが断線したり、コネクタ内の精密部品が破損する可能性があります。）
- 本製品はアクティブケーブル（IC内蔵型ケーブル）の為、接続機器に制限があります。1台のソース機器と1台のディスプレイを直結する以外（延長器、分配器、スイッチャー等を使用する）でのご使用は、基本的に動作保証対象外です。
- 本製品はアクティブケーブル（IC内蔵型ケーブル）の為、接続機器によっては相性問題が発生する可能性があります。デモ機による事前検証を推奨しております。
＜製品仕様＞
※1） 最大転送速度は理論値です。また転送速度は接続された機器に依存します。
※2） すべてのUSB Type-C搭載端末機器がDisplayPort Altモードに対応しているわけではありません。詳しくは接続機器の取扱説明書をご確認いただくか、各メーカーにお問合せください。
※3） 本製品のコネクタ部には［Source］［Display］があります。DP Alt Modeにて使用する場合、接続する方向を間違えると正常に動作しません。USBデータ通信は双方向です。
※4） 接続する機器がUSB Power Delivery対応である必要があります。
※5) ご使用になられる機器の性能や仕様によって供給される電流値が異なります。
※6） メタル筐体及び光ファイバの特性を示すもので、ノイズフリーを保証するものではありません。
※全ての機器との動作を保証するものではありません。
※数値はケーブルの特性を示すもので、性能を保証するものではありません。
※機器同士の相性などにより、正しく動作しない可能性があります。必ず保有する機器との事前検証をお願いします。
※記載されているソフトウェア名・製品名・サービス名などは各社の商標､または登録商標です｡
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
