スイッチサイエンス、M5Stack社の最小開発モジュールM5Stampシリーズ新製品「M5Stamp S3」を2023年2月10日販売開始

この記事は約4分で読めます。
株式会社スイッチサイエンス(以下スイッチサイエンス、本社:東京都新宿区、代表取締役:金本茂)は、M5Stack社(本社:中国深セン市)の新製品「M5Stamp S3」を、スイッチサイエンスのウェブショップにて2023年2月10日、販売開始します。

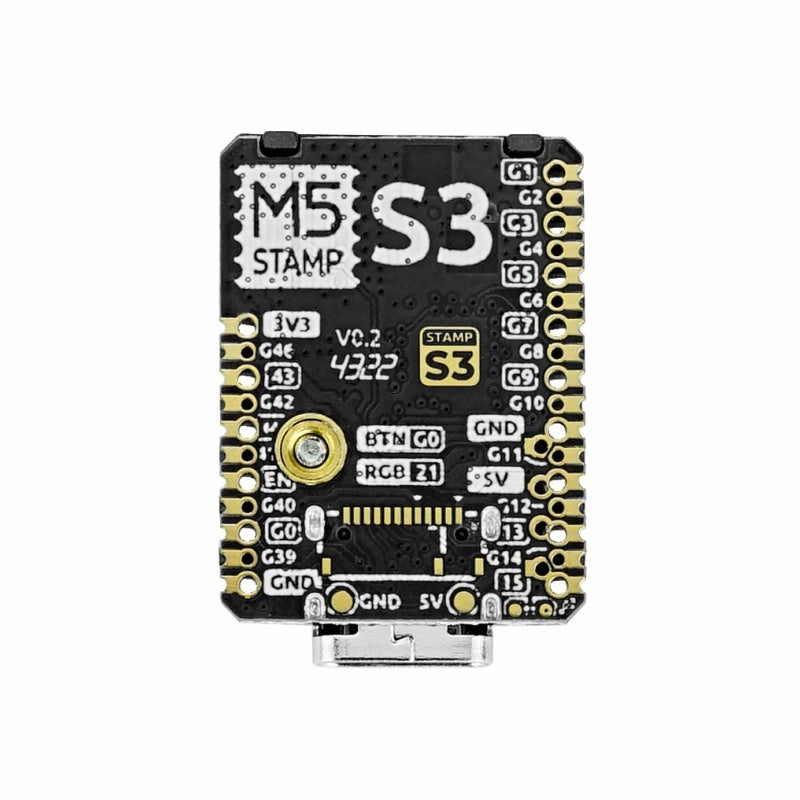

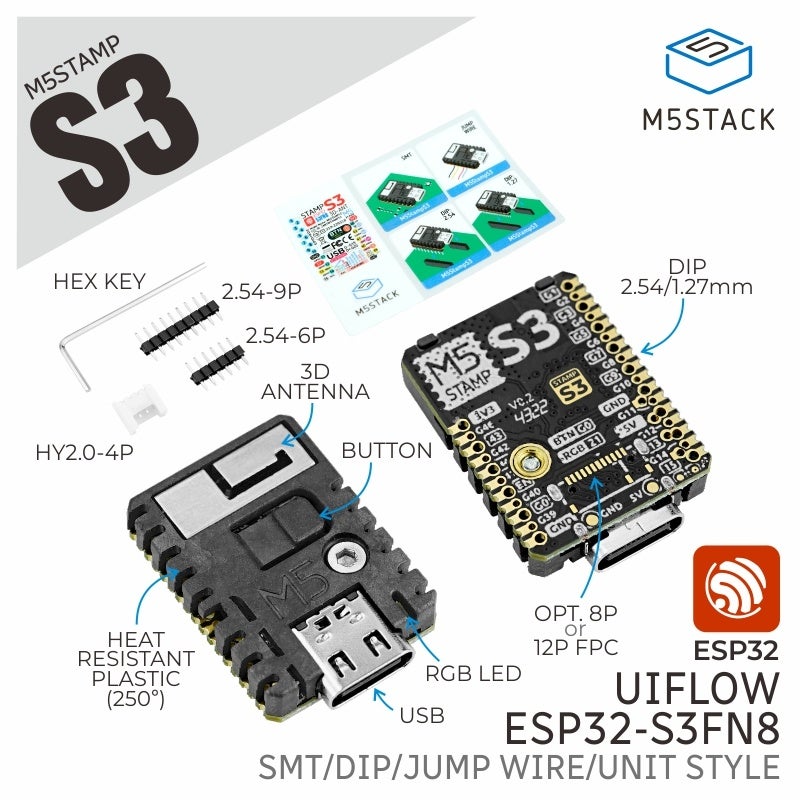

「M5Stamp S3」は、ESP32-S3FN8(2.4 GHz Wi-Fi)を搭載した切手(Stamp)サイズの小さな開発プラットフォームです。最高240 MHzで動作するXtensaデュアルコア32ビットLX7、プログラム可能なフルカラーLEDとプッシュボタンスイッチ、ESP32-S3FN8の各種I/O・GPIOを引き出し、面実装でもピンヘッダーでも使える端面スルーホール端子部を備えます。また、UIFlowを使ったグラフィカルプログラミングも可能です。



▶︎ 「M5Stamp S3」の特徴




  • ESP32-S3FN8(2.4 GHz Wi-Fi)搭載
  • 最小サイズ
  • 面実装/DIP/ワイヤー直付など様々な実装方法を取れる端面スルーホール端子部
  • プログラマブルなフルカラーLEDとプッシュボタンスイッチ
  • UIFlowでのグラフィカルプログラミングをサポート

▶︎ 「M5Stamp S3」の仕様



  • MCU:ESP32-S3FN8
  • フラッシュメモリ:8 MB
  • 電源電圧:5 V
  • インターフェース:1 x プログラマブルプッシュボタンスイッチ、1 x フルカラーLED(WS2812B)
  • アンテナ:2.4 GHz 3Dアンテナ
  • 各種I/O:タッチセンサー、SD/SDIO/MMCマスタコントローラ、SPI、SPI/SDIOスレーブコントローラ、EMAC、モーターPWM、LED-PWM、UART、I2C、I2S、GPIO、パルスカウンタ
  • 実装方法

    • ①端面スルーホールランド:面実装またはDIP(1.27 mmピッチまたは2.54mmピッチ(注1))またはワイヤー直付
    • ②8P/12P FPCコネクタ用パッド:8Pまたは12PのFPCコネクタを実装
  • 動作温度範囲:0~40℃
  • 製品寸法:26 x 18 x 5 mm
  • 製品重量:3.2 g

(注1)2.54 mmピッチのコネクタを実装する場合は大きい穴の端面スルーホールランドのみ使用できます。

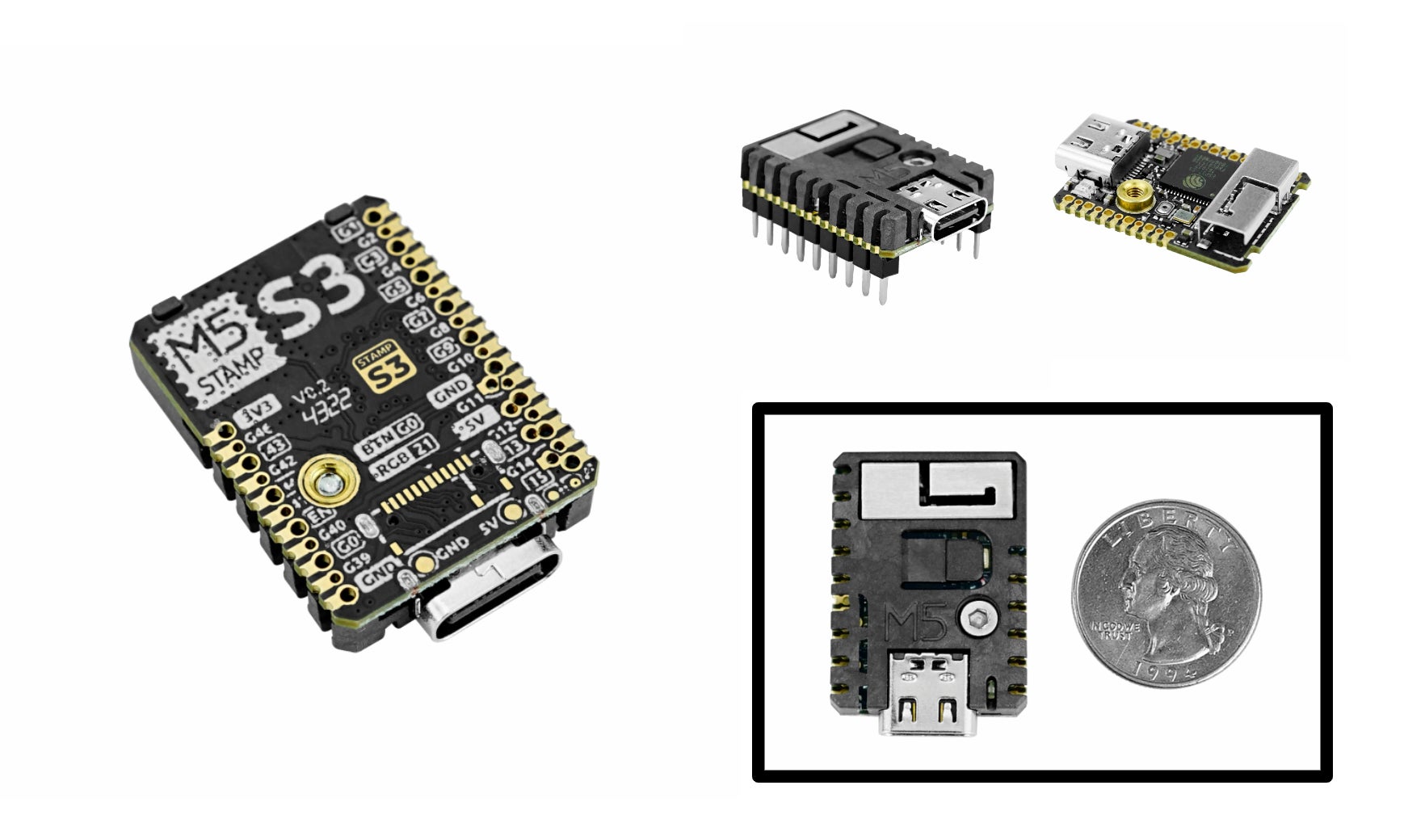

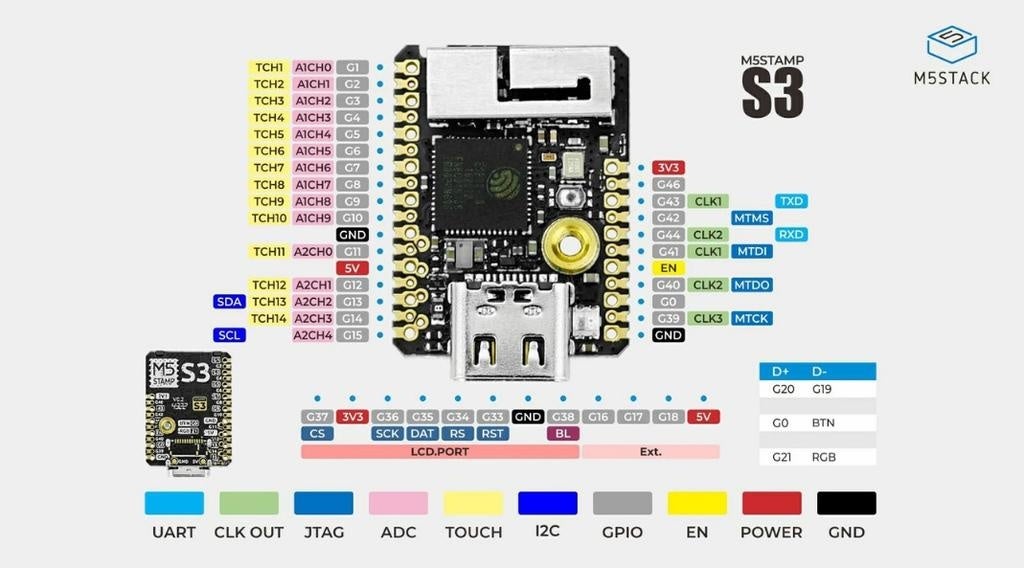

「M5Stamp S3」のピンマップ

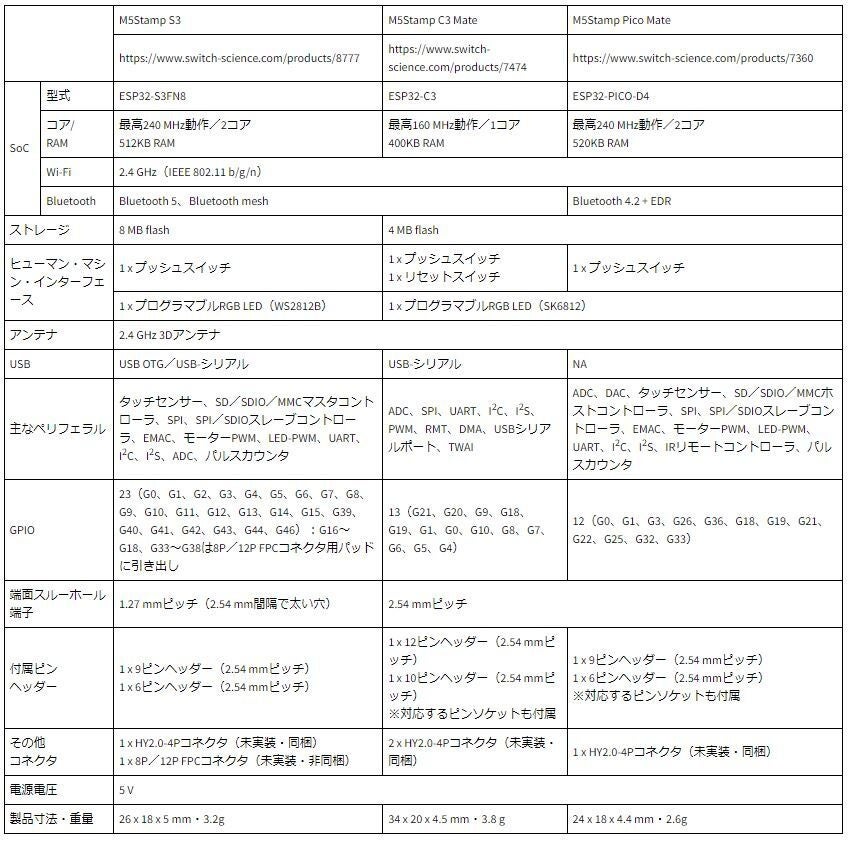

▶︎ M5Stampシリーズの主要モジュール比較



▶︎ 販売情報
スイッチサイエンスのウェブショップ( https://www.switch-science.com/ ) にて販売します。


型番 M5STACK-S007
商品名 M5Stamp S3
価格(消費税込み) 1,122 円

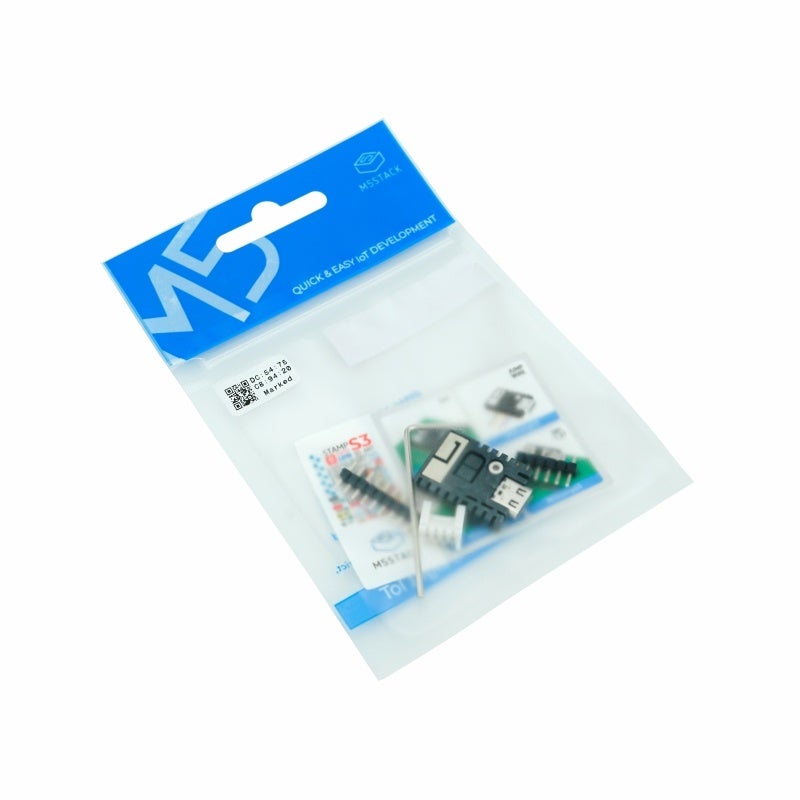

内容物

  1 x M5Stamp S3
  1 x HY2.0-4Pコネクタ
  1 x ピンヘッダー(2.54 mmピッチ6ピン)
  1 x ピンヘッダー(2.54 mmピッチ9ピン)
  1 x 六角レンチ
  1 x ステッカー( ピン配置や技適マークが記載されています。本体に貼付しない場合でも大切に保管してください)

購入ページ https://ssci.to/8777

▶︎ 他社の商標または登録商標

  • Wi-Fiは、Wi-Fi Allianceの登録商標です。
  • Bluetoothは、Bluetooth SIG, Inc. USAの登録商標です。
  • 記載されている製品名などは各社の商標または登録商標です。
