民生機器・産業機器向け　出力電流500mA　LDOボルテージレギュレータ 「NR1600シリーズ」発売

「NR1600シリーズ」は、入力最大電圧5.5V（定格6.5V）で、出力電流500mAの、幅広い用途でご使用いただける汎用タイプのLDOボルテージレギュレータです。出力電圧は1.0V～4.8Vで外部設定するタイプと、1.0V～3.6Vの間で内部固定されているタイプを準備しています。

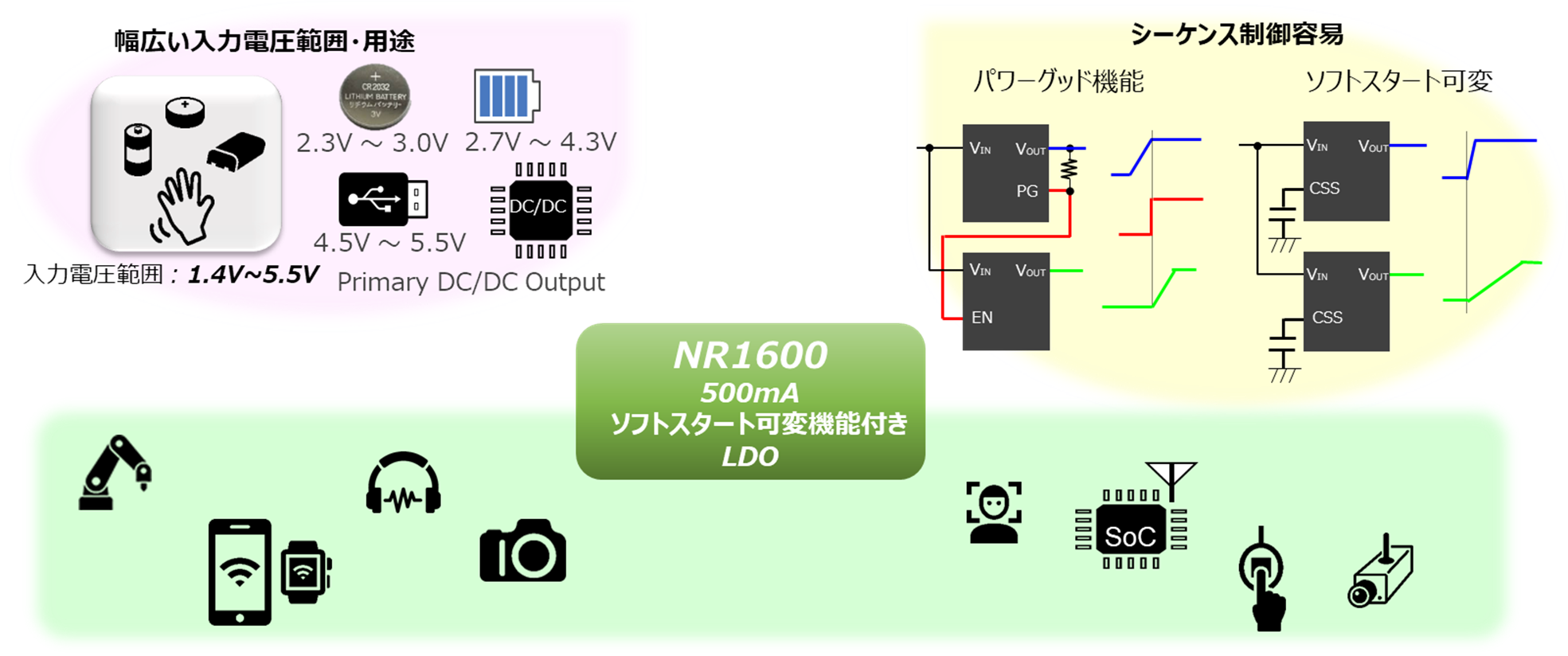

「NR1600シリーズ」は、電源起動時の電圧傾斜を外部コンデンサで調整できる「ソフトスタート時間可変機能」と、出力電圧を監視して信号を出力する「パワーグッド機能」を搭載しています。
「ソフトスタート時間可変機能」は、電源起動時の突入電流抑制の容易化や、電源起動シーケンス設計の簡素化に役立ちます。
「パワーグッド機能」は、本製品が正常に電圧を出力していることを監視してパワーグッド信号を出力します。たとえばMCUにパワーグッド信号を入力することにより、本製品の駆動状態を把握できることや、その他のパワーマネジメント製品のイネーブル端子にパワーグッド信号を入力することで電源起動シーケンス設計が容易です。
これらの機能を活用することで、特に多系統の電源を決められた順序で起動させる必要があるLSI(FPGAなど)を含む機器において、電源設計の工数削減に役立つ製品です。

本製品のパッケージは、小型のDFN1212-6-GK(1.2×1.2×0.4mm)、実装が容易な*SOT-23-6-DD(2.9×2.8×1.1mm)、高放熱パッケージの*HSOP-8-AC(5.2×4.4×1.45mm)の3種類を準備しており、どのような機器でも用途に応じて最適なパッケージを選択できます。
　*SOT-23-6-DDおよびHSOP-8-ACは開発中で、2023年夏頃の発売を予定しています。

また、本製品は、弊社のパワーマネジメント製品群では初の0.18μmプロセスを採用した製品です。微細加工により従来品と同サイズで、ソフトスタート時間可変機能・パワーグッド機能の追加を実現しました。今後、弊社ではパワーマネジメントをはじめとする様々な製品群で本プロセスを採用し、高付加価値を実現することによりお客様のニーズに合わせた新製品の開発を進めます。

　　　　　　　　　　　　　　　　※2023年1月現在の消費税率に基づいて金額を表示しています

特　長
１．使い勝手の良いLDOボルテージレギュレータ

「NR1600シリーズ」は、500mAと比較的大きな電流に対応したLDOボルテージレギュレータです。出力電圧外部設定版、パワーグッド機能付き、ソフトスタート時間可変機能付きと機能も豊富で、さらに小型から高放熱パッケージまで3種類のパッケージをラインアップし、幅広い用途でご使用いただけます。

２．ソフトスタート時間可変機能により、起動時の電源設計が容易に

お使いになるデバイスによっては、電源起動時の電圧傾斜の制約や、後段の容量が大きく、突入電流による誤動作が発生しますが、本製品は出力電圧の傾斜を外部コンデンサで調整できるため、上記のような課題を容易に解決できます。

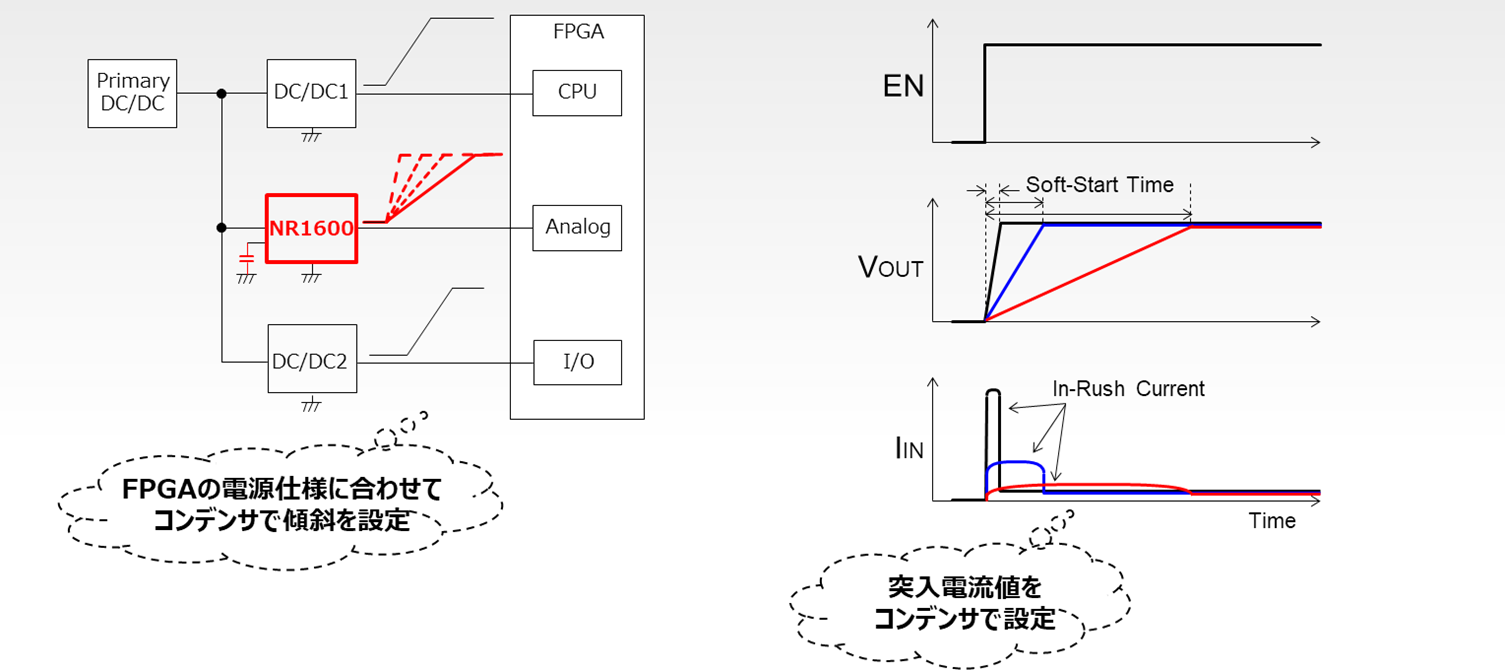

　　　　　　　　　　　　　　＜ソフトスタート時間可変機能の具体例＞

製品写真

　　　　　　　　　　　　　　　　　　　　DFN1212-6-GK

主な仕様

製品詳細は以下ページをご覧ください。
https://www.nisshinbo-microdevices.co.jp/ja/products/ldo-linear-regulator/spec/?product=nr1600
