静音性が向上した ROS対応 4WDSローバー X40A 発売

4WDSローバー X40A

■主な特徴
　4WDSローバー X40Aは、四輪それぞれに独立したステアリング軸を搭載し、通常の車輪でありながら全方位への移動を実現した研究開発用台車ロボットです。「メガローバーVer.3.0」に代表される弊社製のROS対応研究開発用台車ロボットのラインナップ中でも、特に静粛性と制御性に優れており、「動作音を極限まで低減しつつ、高い位置決め精度を得たい」など、高度なサービスロボットや特殊環境での搬送ロボットの研究・開発用途に適しています。
　従来モデルである「4WDSローバーVer2.1」と比較し、動作音がさらに低減されたほか、移動速度が向上しています。同時に、可搬重量は変わらず約40kgを実現しており、研究開発用台車ロボットとして必要十分な耐荷重性能が得られます。

（１） 全ての駆動輪に独立したステアリングを搭載（4WDS構造）
　4WDSローバー X40Aでは、搭載する四つの駆動輪全てに独立して制御できるステアリング機構を備えています。それぞれの駆動輪の角度や回転速度を適切に制御することで、台車ロボットの向きを変更しないまま前後・左右方向への移動が可能なほか、車輪を横滑りさせることなく超信地旋回（その場旋回）することもできます。また、各車輪にはサスペンション機構を備えており、四輪が正しく路面に接地することで、直進性や制御の正確性が得られます。
　オムニホイールやメカナムホイールなど、他の全方向移動用車輪と比較し、車輪そのものがシンプルな構造をしているため、汚れやホコリに強いという点も特徴です。
（※）本製品は屋内専用です。屋外での使用は想定しておりません。

全ての駆動輪に独立したステアリングを搭載

全ての駆動輪に独立したステアリングを搭載

（２） ダイレクトドライブモーターを採用し、さらなる静音化を実現
　昨今の自律制御台車ロボットは、その用途において音声認識や音声発話などのヒューマンインタラクションが必要となる場面も多く、台車ロボットそのものが静粛に動作することが強く求められています。
　本製品では、車輪の駆動にダイレクトドライブ方式のモーターを採用することにより、旧製品である「4WDSローバーVer2.1」よりもさらに動作音を低減しています。通常車輪を用いる4WDS構造の利点と相まって、理想的な静音台車を実現しています。

（３） 複雑な制御を容易に実装可能
　四輪独立ステアリング機構で正確な移動を実現するためには、各車輪の角度と速度を適切に制御する必要があります。本製品にはあらかじめ四輪独立ステアリング機構の制御システムが組み込まれているため、ユーザーは並進移動速度と旋回速度を指定するだけで、本製品を自由に走行させることが可能です。移動機構を利用したソリューション全体の開発期間を短縮できるとともに、成果物の価値を向上させることに注力できます。

（４） 可搬重量約40kgを実現
　4WDSローバー X40Aは、従来モデルからのさらなる静音化を実現しつつ、可搬重量約40kgを実現しています。様々なセンサーやデバイスを搭載するシステムであっても余裕をもって対応でき、研究・開発プロジェクトの自由度を向上させます。
（※）本製品は乗用を意図して設計されたものではありません。

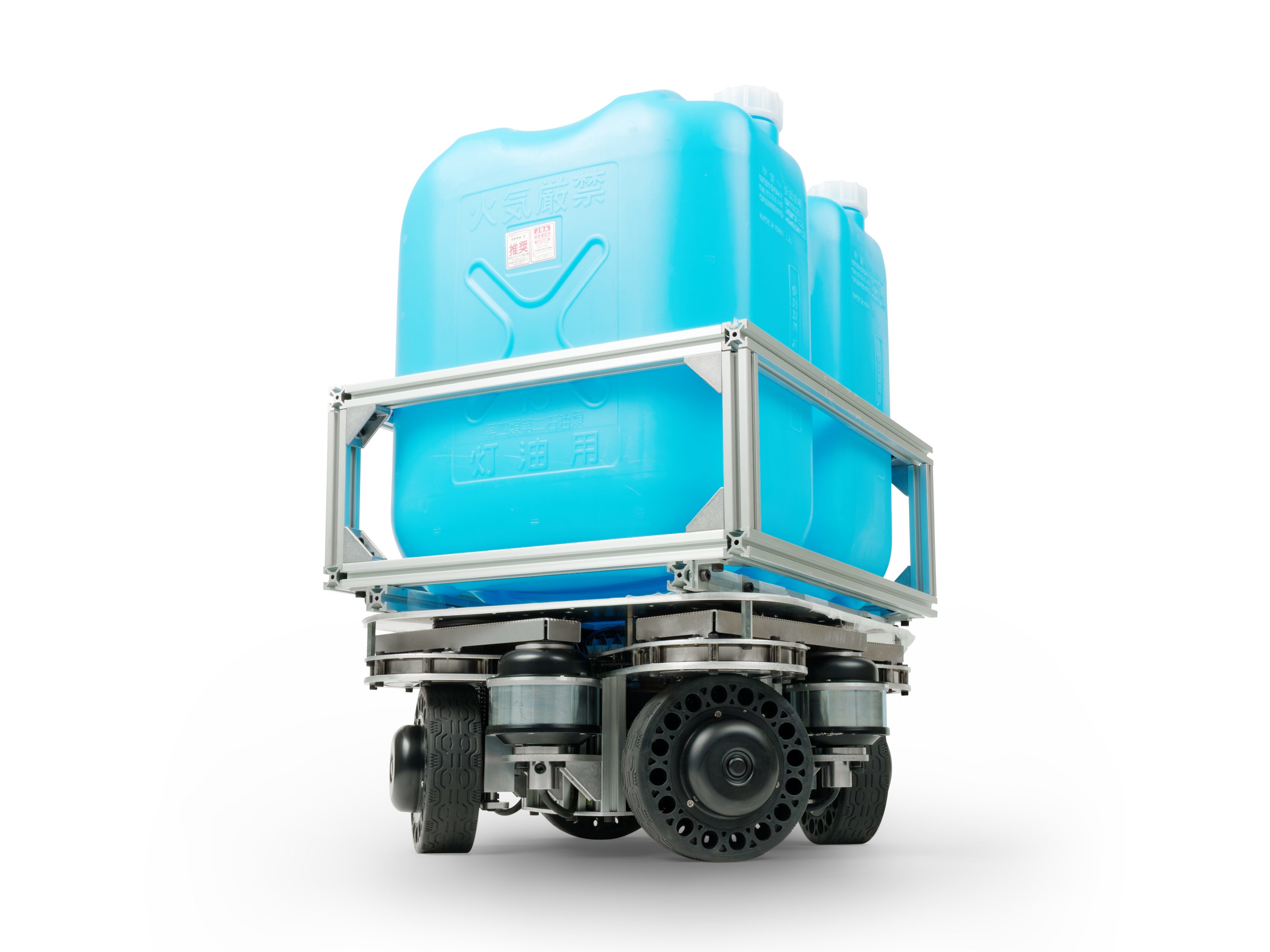

可搬重量約40kgを実現

（５） 有線 / 無線接続による制御が可能
　4WDSローバー X40Aは、Wi-Fiによる無線通信と有線のUSBシリアル通信に対応しています。指定のコマンドを用いることで、PCやタブレットなど、様々なデバイスから制御することが可能です。
　また、ロボット用無線コントローラー「VS-C3」が標準で付属するため、PC等を接続しなくても本体を無線操縦することができます。アナログスティックを使用して、前後へ移動、回転させることもでき、動作確認のための手動操縦、非常時の操作手段等として使用可能です。

（６） Arduino IDEでプログラム可能
　本製品に搭載されている制御ボード「VS-WRC058」には、ESP32-WROOM-32マイコンが搭載されており、Arduino IDEを用いて制御プログラムを作成することができます。サンプルコードはArduinoライブラリーの形で製品に付属し提供されますので、ユーザー自身の手でファームウェアのカスタマイズを実施することも可能です。
（※）VS-WRC058をArduino IDEを用いてプログラミングする場合、Arduino IDE 1.8.13以上が動作する環境が必要です。

（７） 拡張しやすいアルミフレームを採用
　本製品の本体フレームはアルミ部材にて構成されています。十分な強度を持つと同時に加工が容易なので、ユーザー自身の手で、様々な拡張を容易に行うことができます。上部天板に取り付け穴を開けて部品を追加することも可能で、研究・開発の推進に欠かせない自由な拡張性をもたらします。

（８） ROS1による制御に対応
　4WDSローバー X40AはROS（ROS1）メッセージ通信に対応しており、ROSが動作するデバイスとWi-FiまたはUSBケーブルで接続することで、rosserialのパッケージを用いたROS1のメッセージ通信が可能です。
　標準ファームウェアでは、geometry_msgs/Twist型を使って、ROSから本製品に対して移動速度指令値を送信したり、本製品から現在速度やバッテリー電圧を取得したりすることが可能です。また、ユーザーの手によってファームウェアを変更することで、上記の他にも任意のメッセージを送受信することが可能です。
　なお、ROSを動作させるデバイスは別途ご用意いただく必要があります。弊社で推奨するデバイスの動作環境は次の通りです（本製品に含まれないライブラリーなどのセットアップが追加で必要になる場合があります）。

【ROS使用時の推奨動作環境】

（※）上記条件を満たしていても、相性などにより、正常に動作しない場合があります。
（※）仮想環境は、タイムラグにより安全な制御が行えない場合があり、推奨しておりません。

（９） 非常停止スイッチを標準搭載
　4WDSローバー X40Aには非常停止スイッチが標準搭載されています。標準状態では本体から張り出したフレームに固定されているため、運用中のスイッチの押下をスムーズに行えます。また、台車ロボットの四辺いずれの場所にも移動させられるほか、用途によっては天板の中央に移動させることも可能です。

非常停止スイッチを標準搭載

（１０） 多彩なオプション品に対応
　4WDSローバー X40Aは数多くのオプション品に対応しています。用途に合わせてセンサーや構成部品を追加することが可能で、多様な研究・開発分野にて、大型の研究開発用台車ロボットの能力を存分に活用することができます。

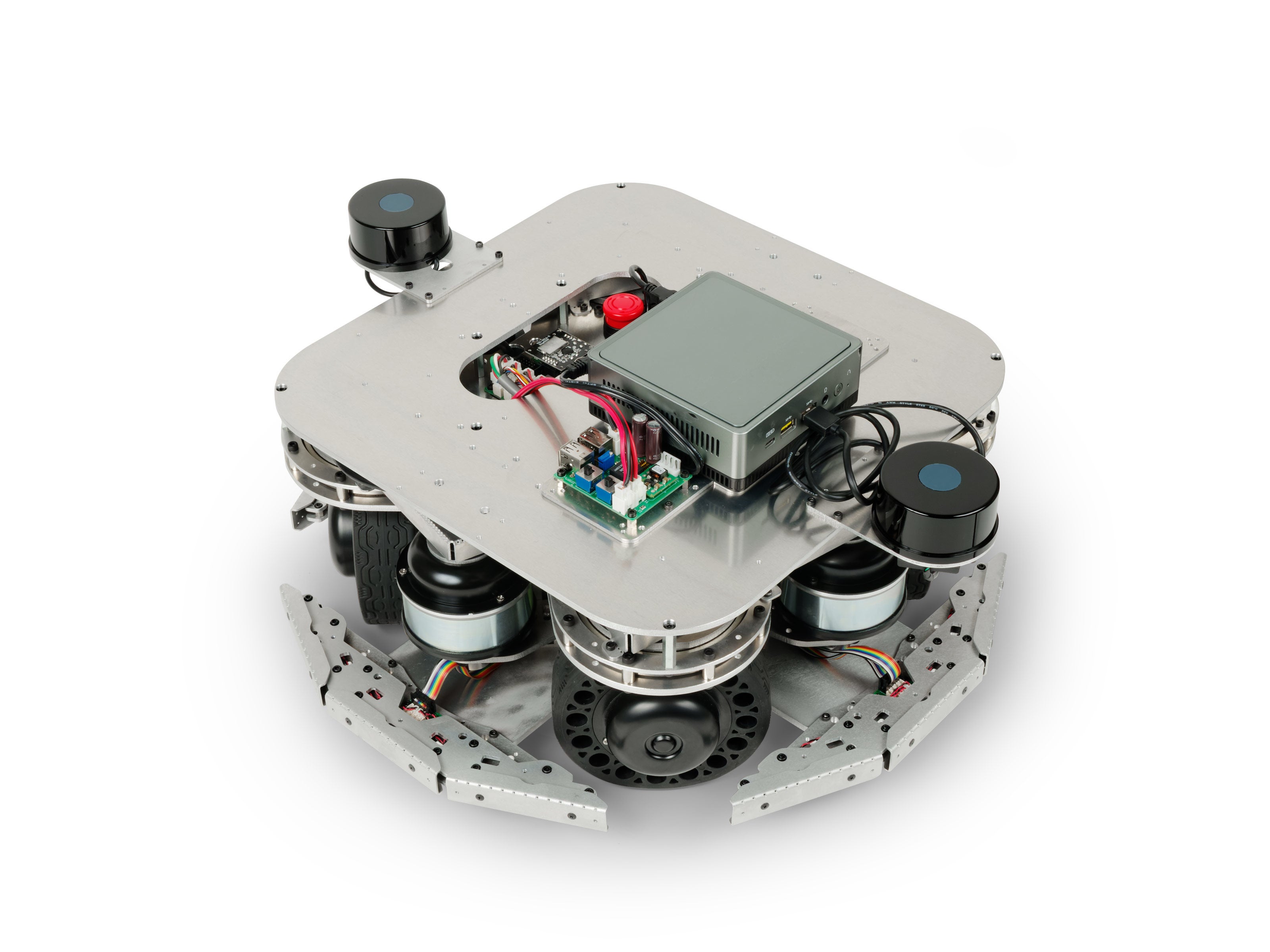

拡張機器搭載例1

拡張機器搭載例2

■本製品のYouTube動画

■構成図

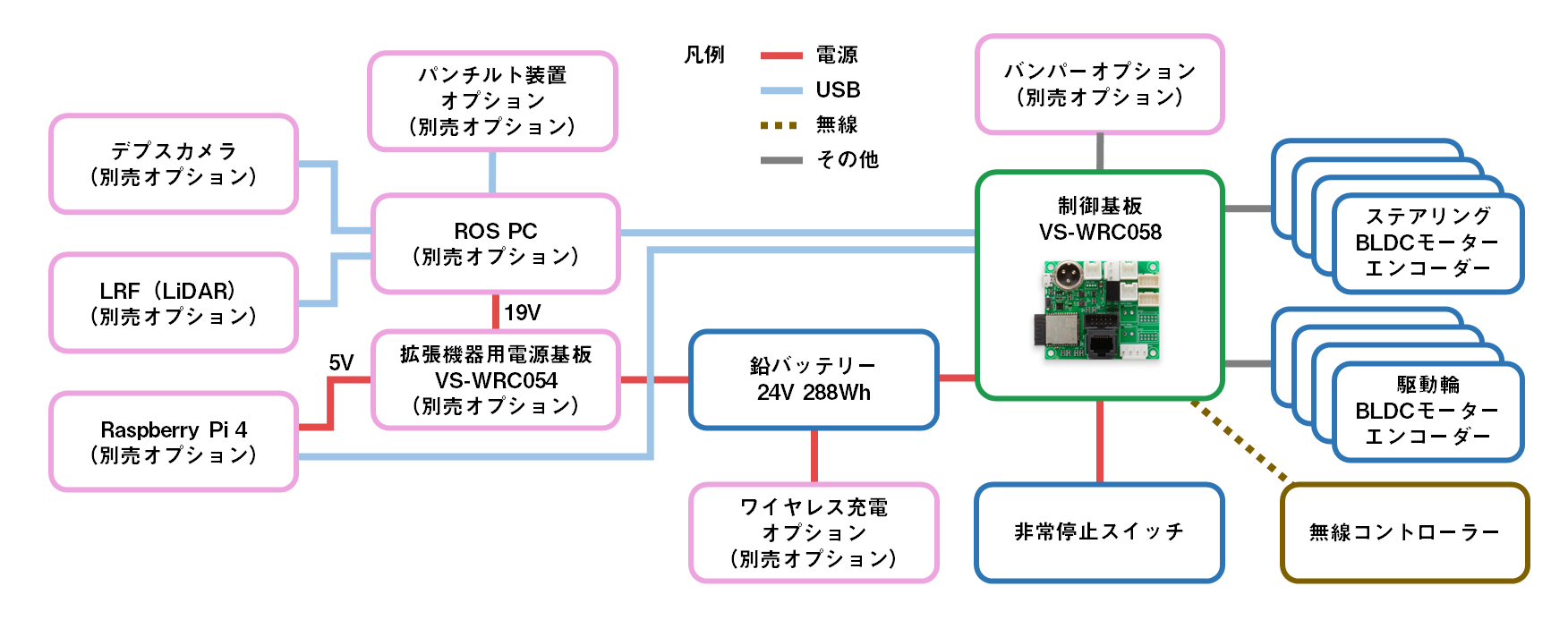

4WDSローバーX40A構成図

（※）VS-WRC058には、複数のホストと同時に通信する機能はありません。
（※）LRF（LiDAR）とデプスカメラは、Raspberry Pi 4に接続することも可能です。

■本体仕様

（※）本製品は屋内専用です。屋外での使用は想定しておりません。また、製品の仕様は予告なく変更となる場合があります。

■販売について
　ヴイストン株式会社の公式Webショップにてご注文を受け付けます。本製品は受注生産品です。

・4WDSローバー X40A ： オープン価格
　製品ページ： https://www.vstone.co.jp/products/wheelrobot/

・LRFオプションTG30 / 1式：88,000円（10％消費税込み）
　機体周囲の障害物等を検知するLRFを取り付ける、本体注文時の有償オプションです。機体の前後左右に取り付けが可能です。

・バンパーオプション（前後） / 1式：88,000円（10％消費税込み）
　壁等との衝突を検知できるバンパーセンサをロボットの前後に取り付ける、本体注文時の有償オプションです。

・バンパーオプション（全周囲） / 1式：176,000円（10％消費税込み）
　壁等との衝突を検知できるバンパーセンサをロボットの全周囲に取り付ける、本体注文時の有償オプションです。

・拡張機器用電源基板オプション VS-WRC054 / 1式：36,300円（10％消費税込み）
　Raspberry Pi 4BやROS PC（UM350）オプションなどの拡張機器を搭載した際に本体のバッテリーから電源を供給する、本体注文時の有償オプションです。Raspberry Pi 4Bオプション搭載時およびROS PC（UM350）オプション搭載時には必須となります。

・Raspberry Pi 4Bオプション / 1式：14,300円（10％消費税込み）
　Raspberry Pi 4B 2GB版を取り付けて出荷する、本体注文時の有償オプションです。拡張機器用電源基板オプション VS-WRC054が別途必要です。SDカードおよびOSイメージは付属しません。

・ワイヤレス充電オプション / 1式：330,000円（10％消費税込み）
　無線充電の機能を追加する、本体注文時の有償オプションです。機体の前後左右に取り付けが可能です。

・ROS PC（UM350）オプション / 1式：253,000円（10％消費税込み）
　4WDSローバー X40Aに、ROSで制御するための環境構築済みPCを取り付ける、本体注文時の有償オプションです。拡張機器用電源基板オプション VS-WRC054が別途必要です。

・カメラステーオプション / 1式：16,500円（10％消費税込み）
　別売のデプスカメラなどを固定できるカメラステーを取り付ける、本体注文時の有償オプションです。天板から265mmまでの任意の高さにカメラを固定でき、固定角度も調整可能です。理想的なカメラ位置・角度で運用が可能です。

・デプスカメラオプション / 1式：85,800円（10％消費税込み）
　4WDSローバー X40Aに、深度情報を含んだフルカラーRGB画像が取得できるステレオカメラ（RGB-Dカメラ）を搭載する、本体注文時の有償オプションです。「カメラステーオプション」に含まれるカメラステーも本オプションに含まれます。

・リモート制御オプション(PCなし) / 1式：123,200円（10％消費税込み）
　4WDSローバー X40Aに搭載するPC内でZoom社のWebミーティングを実行しつつ、遠隔地から台車ロボットの操縦を可能とする、本体注文時の有償オプションです。本オプションにおいてはPC本体は別売となるほか、付属するドキュメントに従って専用サーバーなどの準備が別途必要となります。

・リモート制御オプション(PCあり) / 1式：420,200円（10％消費税込み）
　4WDSローバー X40Aに搭載したPC内でZoom社のWebミーティングを実行しつつ、遠隔地から台車ロボットの操縦を可能とする、本体注文時の有償オプションです。本オプションにおいてはPC本体も含まれますが、付属するドキュメントに従って専用サーバーなどの準備が別途必要となります。

・パンチルト装置オプション（カメラなし） / 1式：66,000円（10％消費税込み）
　台車ロボットの天板に搭載可能なステーと、パン・チルトそれぞれに可動軸を持つカメラ台とを追加するオプションです。

・パンチルト装置オプション（カメラ付き） / 1式：143,000円（10％消費税込み）
　台車ロボットの天板に搭載可能なステーと、パン・チルトそれぞれに可動軸を持つカメラ台とを追加するオプションです。対応するデプスカメラが付属します（ROS PC（UM350）オプションなど、デプスカメラを接続するためのROSデバイスが別途必要です）。

・台車用ロボットアーム AMIR（アミル） 740 / 1式：770,000円（10％消費税込み）
　台車ロボットへの搭載に適したROS対応のロボットアームです。アーム単体での可搬重量2kgを実現しており、台車ロボット単体では難しい、対象物を掴む・持ち上げる・移動させるといった、複雑で多彩な用途に応用が可能です（ROSで制御する場合、ROS PC（UM350）オプションなどのROSデバイスが別途必要です）。
