蓄電技術とは？
蓄電技術には大きく2つに分けることができます。1つは化学エネルギーを電気エネルギーに変換することで充放電を可能とする二次電池。もう1つは物理的に電荷を蓄えることで充放電を可能とするキャパシタです。特に、二次電池はリチウムイオン二次電池（LIB）やニッケル水素電池が現在広く利用されており、スマートフォンやノートパソコンのバッテリーの形で普及しています。また、エネルギー密度が高く、航続距離を伸ばせる LIBは、電気自動車 (EV)、プラグインハイブリッド（PHV）の駆動用電源としても使われています。一方で、キャパシタは一時的に電気を蓄えるものであり、バックアップ用のメモリや電圧の安定などを目的とした電子部品に使われます。いずれの部品も日常生活を送るうえで欠かせないものとなっています。
2015年12月の第21回気候変動枠組み条約国会議(COP21)において採択された気候変動抑制に関するパリ協定により、各国は温室効果ガスであるCO2の削減対策が義務づけられました。この取り組みの中で、再生可能エネルギーを活用した太陽光発電や風力発電が注目されてきました。しかし、再生可能エネルギーは、日照時間などの天候条件に大きく左右され、安定供給がむずかしいという課題があります。蓄電池技術を用いて、電力が余剰の際に蓄電し、不足の際に放電するシステムを活用することで、再生可能エネルギーによる安定供給が実現されます。
さらに、CO2排出削減の流れの中で、従来の自動車に代わる電気自動車（EV）が注目されたのも蓄電技術の発展に影響しました。カルフォルニア州が自動車メーカーに課した、一定比率の排ガスやCO2を出さないゼロエミッション車（ZEV）に切り替えさせる規制（ZEV規制）（注1）のように、CO2を排出しない自動車への転換を自治体主導で行うケースも出てきています。EVはさらに普及し、容量や充電速度といったバッテリー関連技術への需要がさらに高まると見込まれます。
注1：環境省「諸外国における車体課税のグリーン化の動向」<https://www.env.go.jp/policy/policy/tax/mat-6.pdf>
蓄電技術の特徴と各動向分析
アスタミューゼでは、世界中の特許、研究開発グラント、論文、スタートアップなど、イノベーションに関連する膨大なデータベースを保有しています。本レポートでは、すでに広く普及しているリチウムイオン電池を除いた10種類の蓄電技術に焦点を当て、特許データおよび研究開発グラントデータを活用して、蓄電技術の最新動向について分析しました。
二次電池・キャパシタの原理と代表的な種類
二次電池は、正極材、負極材、液体電解質、セパレータなどで構成され、電気を充放電できる蓄電体です。基本的な原理は、化学反応によるエネルギーの電気エネルギーへの変換です。放電時には、負極で酸化反応が起こり、負極材料の陽イオン化にともなって電子が生成し、電気エネルギーとなります。充電時には、負極の陽イオンが外部から供給された電子を受け取り、還元反応によって元の状態に戻ります。
一方、キャパシタは、充電時にイオンを電極に吸着させることで電荷を保持し、放電時にそれを解除して電気を発生させる方式です。
以下、10種類の蓄電技術についてそれぞれの特徴を紹介します。
-
全固体電池: 液体電解質を固体で置き換えた電池。発熱や発火、液漏れのリスクが低いが、電解質が個体であるためイオンが移動しにくく、性能が低くなることが課題。
-
ナトリウムイオン電池: リチウムの代替としてナトリウムイオンを利用。ナトリウム資源は豊富にあるのがメリット。容量向上が課題。
-
多価イオン電池: アルミニウム、マグネシウム、亜鉛など2価金属イオンを使用。高エネルギー密度と材料が豊富なことが魅力だが、バッテリー出力が低く、改善が課題。
-
フッ化物イオン電池: リチウムの代わりにフッ化物イオンを使用。高い理論容量と安定性を持つが材料課題あり。
-
鉛蓄電池: 二酸化鉛と金属鉛を使用。高起電圧と低コスト、リサイクル性が利点。ただし、重量増加と電解質に希硫酸を用いるため破損時のリスクがある。
-
レドックスフロー電池: バナジウムなどのイオンの酸化還元反応を利用。電極が液体でそれをポンプによって循環させるのが特徴。長寿命と安全性、出力の拡張性が魅力だが、小型化が難しく、パナジウムなどのレアメタルが必要な点に課題あり。
-
ポリマー電池: ポリマーを使用した電池。液漏れや発火などのリスクが少ない。
-
空気電池: 大気中の酸素を使用する電池。高エネルギー密度と軽量が利点だが、サイクル寿命が短い。
-
ナトリウム・硫黄電池（NAS電池）: 金属ナトリウム、硫黄、β-アルミナを使用。大容量と高エネルギー密度、長寿命が特徴だが、液体ナトリウムの危険性や動作環境が高温（300℃付近）な点が大きな課題。
-
次世代スーパーキャパシタ: 電気二重層コンデンサ。高出力密度と長寿命が魅力。ただし、化学反応によってエネルギーを蓄えるものではないため、エネルギー密度が低く、保持時間が短いという課題がある。
特許データから見る蓄電技術の動向分析
特許は、企業や大学が技術の独自性を確立し、独占権を持つための手段として利用されるため、製品化や社会実装に近い技術の動向を把握するのに貴重な情報源です。本項では、特許データを用いて、各蓄電技術に関する特許出願数の動向、主要プレイヤーおよび国別の競争力を分析しました。
まず、特許出願数に関する分析を行いました。以下の図1は、2011年以降の各蓄電技術に関する特許出願数の推移を示しています（注：特許データには公開からデータベースへの収録までのタイムラグがあるため、2021年のデータは参考値としています）。
特許出願数の観点から見ると、全固体電池が最も多くの特許出願を持っており、次いでスーパーキャパシタが続いています。

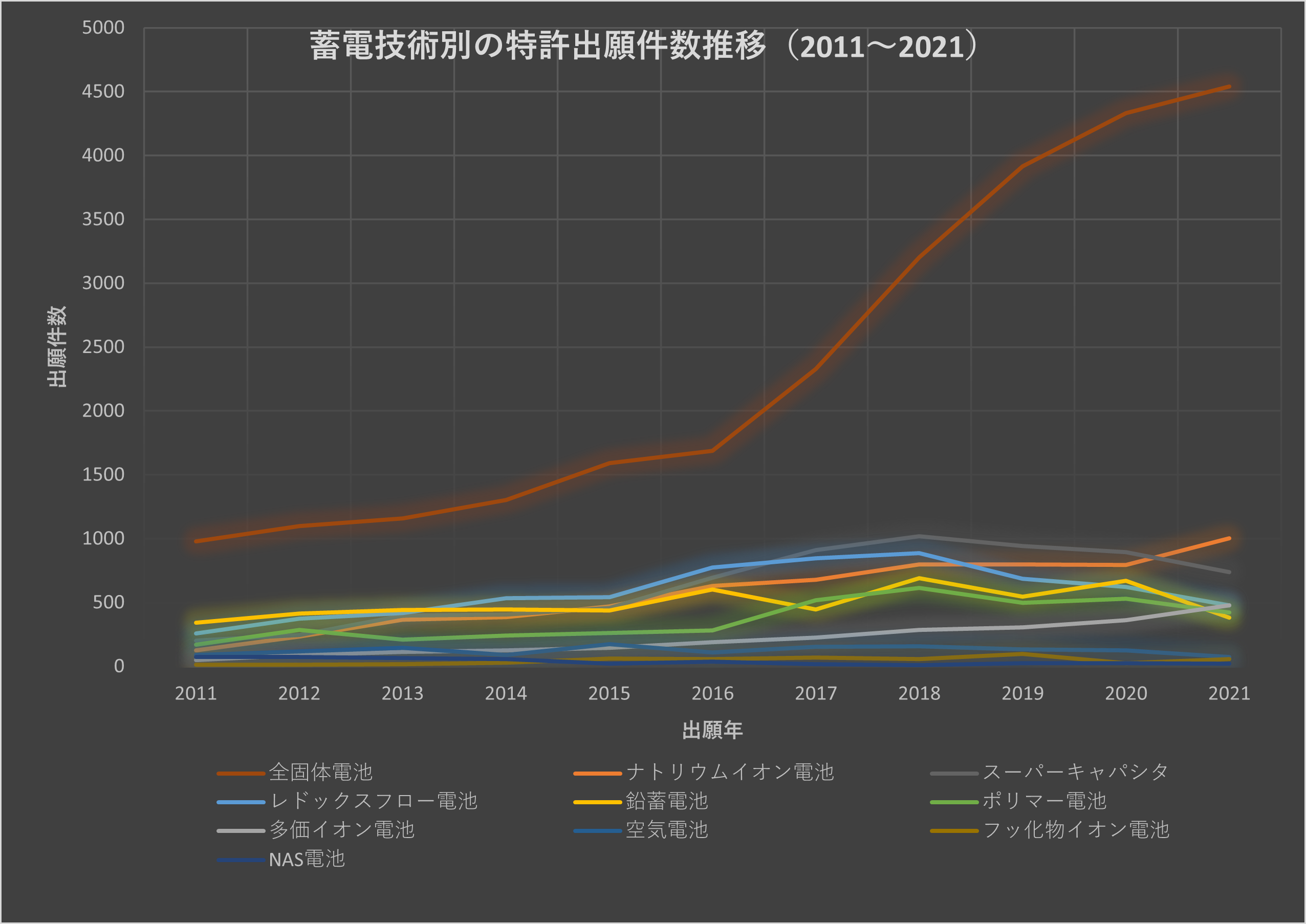

図1：蓄電技術別の特許出願件数推移（2011～2021）
各技術の差異をわかりやすくするため、全固体電池を除いたのが図2です。

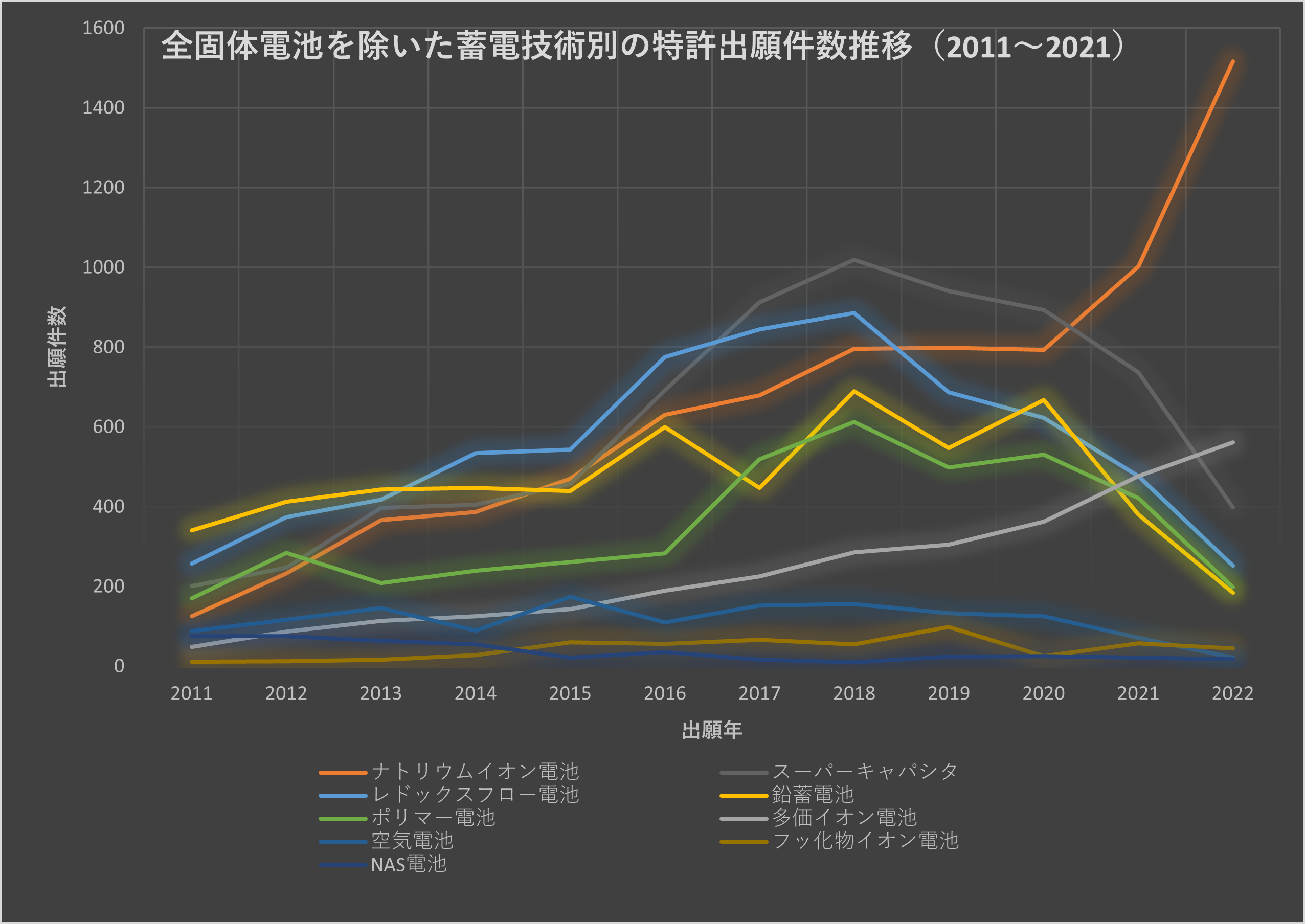

図2：全固体電池を除いた蓄電技術別の特許出願件数推移（2011～2021）
出願数の推移を見ると、ナトリウムイオン電池および多価イオン電池の分野では、特に近年急激な増加が見られます。
アスタミューゼでは、特許競争力を評価するためにパテントインパクトスコアを使用しており、特許ごとに競争力を評価します。さらに、それをもとに特許出願者ごとに技術資産スコア≒トータルパテントアセット（TPA/総合特許力）を算出しました。以下では、特に出願件数が多い全固体電池、そして増加傾向にあるナトリウムイオン電池および多価イオン電池の分野に焦点を当てて、競争力に関する分析を行いました。
全固体電池技術における特許スコアリング
図3は全固体電池に関連する特許の出願者の国別トータルパテントアセット（TPA）の上位5の結果です。国別のランキングでは、日本が出願数とTPAの両方で最も高く、その後を中国と韓国が続いています。特に、日本は出願数とTPAの両方で2位の中国を1.5倍以上リードしており、全固体電池の分野において日本が優位性を持っていることが分かります。
図3：全固定電池技術の特許出願における国別トータルパテントアセット（上位5国）
図4は企業別のランキングです。自動車メーカーや化学系メーカー、電子部品メーカーが多くランクインしています。日本の企業では、トヨタ自動車、パナソニックホールディングス、富士フイルムイノベーション、出光興産の4社がランクインしています。さらに、個別のスコアを見ると、全固体電池の製造技術に関連する特許だけでなく、電極、固体電解質用の硫化物やセラミック材料などの部材に関する特許も高い評価を受けています。
図4：全固定電池技術の特許出願における企業別トータルパテントアセット（上位10社）
ナトリウムイオン電池技術における特許スコアリング
図5はナトリウムイオン電池に関連する特許の出願者の国別トータルパテントアセット（TPA）の上位5位です。中国が出願数とTPAの両方で最も高く、その後を日本とアメリカが続いています。特に、中国は出願数とTPAの両方で優位性を持っており、ナトリウムイオン電池の技術分野においてリーダーの地位を確立しています。

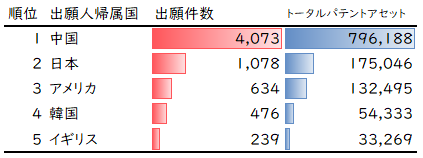

図5：ナトリウムイオン電池技術の特許出願における国別トータルパテントアセット（上位5社）
図6は企業別のランキングです。中国の大学研究機関、ガラス製造会社、バッテリー製造会社などがランクインしています。日本の企業では、トヨタ自動車、セントラル硝子、日本電気硝子の3社が上位10社にランクインしています。個別のスコアを見ると、ナトリウムイオン電池用の正極と負極に関連する素材、ナトリウムイオン電池用の電解質に関する特許が高い評価を受けています。
図6：ナトリウムイオン電池技術の特許出願における企業別トータルパテントアセット（上位10社）
多価イオン電池技術における特許スコアリング
図7は多価イオン電池に関連する特許の出願者の国別トータルパテントアセット（TPA）の上位5位です。中国が出願数とTPAの両方で最も高く、その後をアメリカと日本が続いています。特に、中国は多価イオン電池の技術分野においてもトップの地位を確立しています。

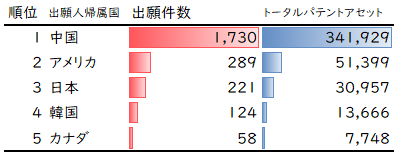

図7：2011年以降の特許出願における国別トータルパテントアセット（上位5社）
図8の企業別ランキングでは中国の大学研究機関が多くランクインしていますが、日本企業はトヨタ自動車株式会社1社のみがランクインしています。個別のスコアを見ると、亜鉛イオン電池およびマグネシウムイオン電池の電極や電解質などの材料や電池内部でのショート抑制に関連する特許が高く評価されています。

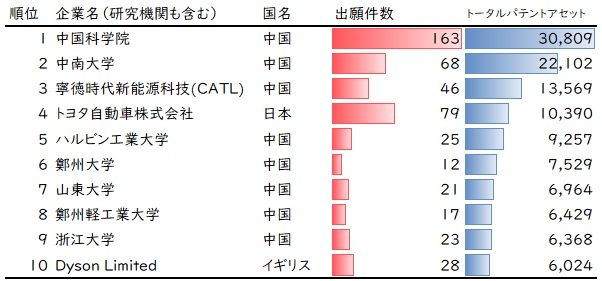

図8：2011年以降の特許出願における企業別トータルパテントアセット（上位10社）
以上の結果から、全固体電池技術では日本がTPAおよび出願件数において首位である一方で、ナトリウムイオン電池や多価イオン電池の他の分野ではいずれも中国がトップであることが明らかになりました。かつて技術的に優位だった日本が、一部の電池技術で中国に追い越されており、優位性が脅かされていると言えます。
以下は、各蓄電技術に関連した特許から選ばれた注目事例の概要です。2021年から過去5年以内に出願されたパテントインパクトコアの高い事例となります。
全固体電池に関する注目特許
-
注目特許1
-
出願人: パナソニックホールディングス株式会社
-
タイトル: 固体電解質材料、および、電池
-
公開番号: WO2018025582A1
-
出願年: 2017年
-
パテントインパクトスコア: 112.8
-
特許概要: 硫化物およびハロゲン化物を使用した高いリチウムイオン電導性を示す固体電解質およびそれを使用した全固体電池の製造技術。
-
-
注目特許2
-
出願人: QuantumScape Battery Inc.
-
タイトル: Lithium-stuffed garnet electrolytes with secondary phase inclusions（リチウムイオン固体電池用のガーネット材料の作製）
-
公開番号: US10347937B2
-
出願年: 2017年
-
パテントインパクトスコア: 102.2
-
特許概要: 高イオン電導率を持つ固体電池用電解質のためのリチウムをドープしたガーネット材料の製造技術。
-
ナトリウムイオン電池に関する注目特許
-
注目特許1
-
出願人: Global Graphene Group Inc
-
タイトル: Chemical-Free Production of Graphene-Wrapped Electrode Active Material Particles for Battery Applications（化学処理が不要な電極活物質包括グラフェンの作製手法）
-
公開番号: US20180183062A1
-
出願年: 2018年
-
パテントインパクトスコア: 88.3
-
特許概要: 炭素材料からグラフェンシートを剥離し、電極用の活物質を包括させることで、化学処理を行わずに、活物質を含有するグラフェン電極を低コストで作製する技術。
-
-
注目特許2
-
出願人: セントラル硝子株式会社
-
タイトル: Ionic complex, electrolyte for nonaqueous electrolyte battery, nonaqueous electrolyte battery and ionic complex synthesis method（高温耐久性を付与する液体電解質用のイオン錯体）
-
公開番号: US10424794B2
-
出願年: 2017年
-
パテントインパクトスコア: 85.6
-
特許概要: ナトリウムイオン電池に適用可能な高温耐久性を持つ液体電解質用のイオン錯体材料の製造技術。
-
多価イオン電池に関する注目特許
-
注目特許1
-
出願人: University of Maryland, College Park
-
タイトル: Solid-state hybrid electrolytes, methods of making same, and uses thereof（マグネシウムイオン電池に適用可能な固体複合電解質）
-
公開番号: WO2018183771A1
-
出願年: 2018年
-
パテントインパクトスコア: 78.3
-
特許概要: 固体マグネシウムイオン電池に適用可能な、固体電解質およびゲル材料を含むポリマー材料から成る層状の複合電解質の製造技術。
-
-
注目特許2
-
出願人: City University of Hong Kong
-
タイトル: Rechargeable zinc-ion batteries having flexible shape memory（柔軟性かつ形状記憶性を有する亜鉛イオン電池）
-
公開番号: US10446840B2
-
出願年: 2017年
-
パテントインパクトスコア: 80.2
-
特許概要: 形状記憶材料に金属コーティングを施した柔軟な亜鉛イオン二次電池の製造技術。
-
これらの特許は、それぞれの分野において注目され、高いパテントインパクトスコアを持つものです。これらの技術は、将来の蓄電池技術の発展に貢献する可能性があります。
-
（以降、研究開発グラントの採択および配分額データからみる各蓄電技術の動向分析と注目事例、現状のまとめと未来への展望については、アスタミューゼ株式会社のコーポレートサイトでご確認いただけます）
