CXP2.0 カメラの大容量データをデイジーチェーン方式で分配処理し、タクト向上を可能にする CXP-12 Quad 画像入力ボードを開発、発売開始

株式会社アバールデータ（以下アバール、代表：菊地豊、本社：東京都町田市旭町 1-25-10、
URL：https://www.avaldata.co.jp、E-Mail: sales@avaldata.co.jp）は、CXP-12 Quad 1ch
画像入力/分配ボード「APX-36124-DF」を 2023 年 8 月 1 日より発売開始する。
CoaXPress 規格 2.0 に対応した画像入力ボード。Single /Dual/Quad いずれかのカメラ 1 台
を接続可能で、PCI Express3.0(Gen3) 8GT/s x 8 により高速なイメージキャプチャを実現し
ます。

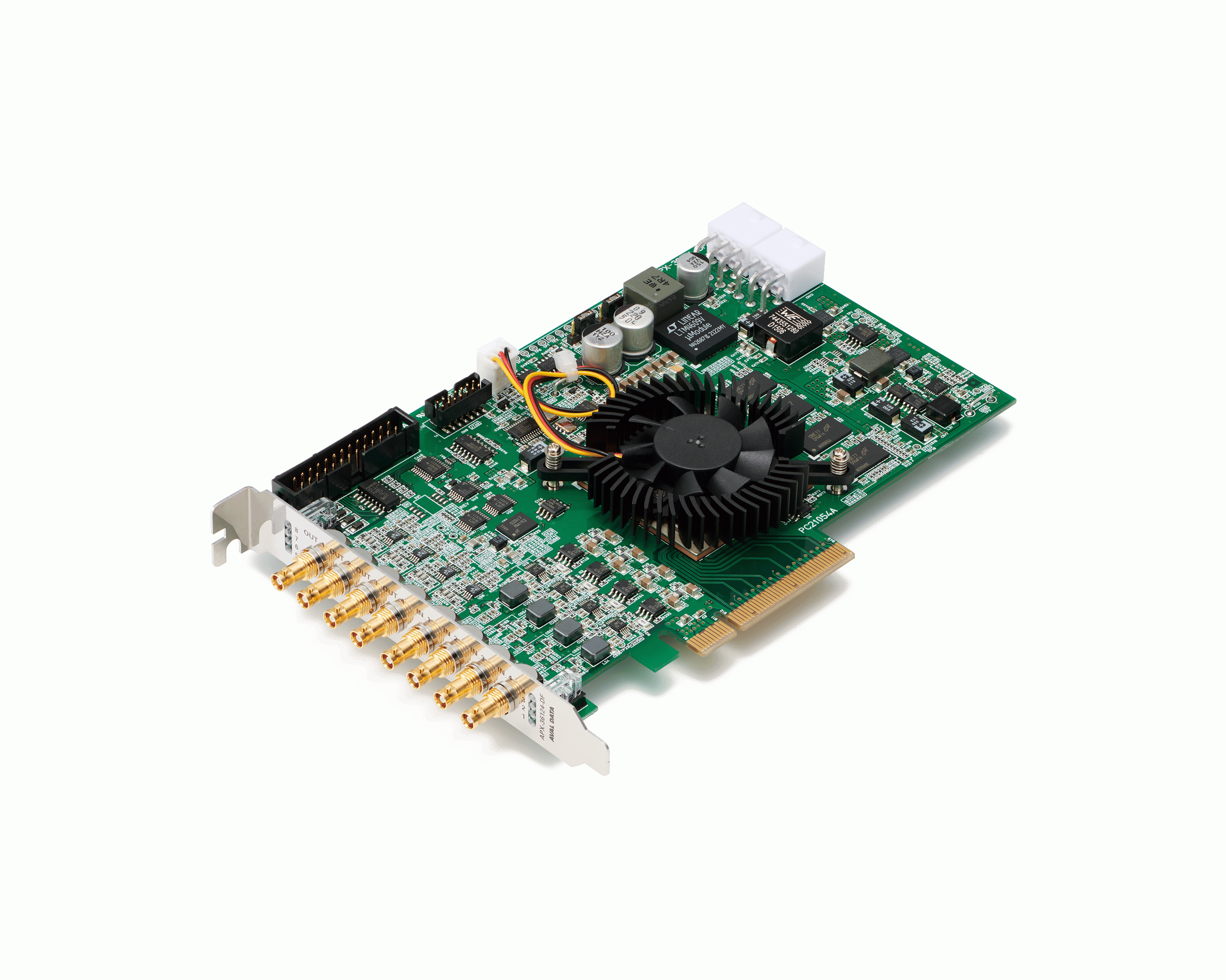

製品名：CXP-12 Quad 1ch 画像入力/分配ボード

型式名称：APX-36124-DF

受注開始：2023 年 8 月 1 日

出荷開始：2023 年 9 月 1 日

販売予定価格：￥250,000（消費税別）

■特長

○CoaxPress Version.2.0 CXP-12(12.5Gbps)対応

○デイジーチェーン方式の画像分配が可能

○PCI Express3.0(Gen3) 8.0GT/s x 8

○PoCXP 出力 ○画像メモリとして DDR4-SDRAM 4GB 搭載

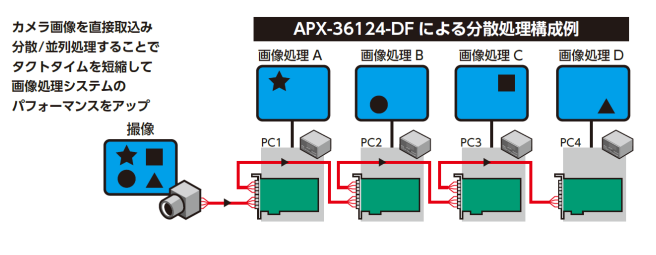

■ 構成例

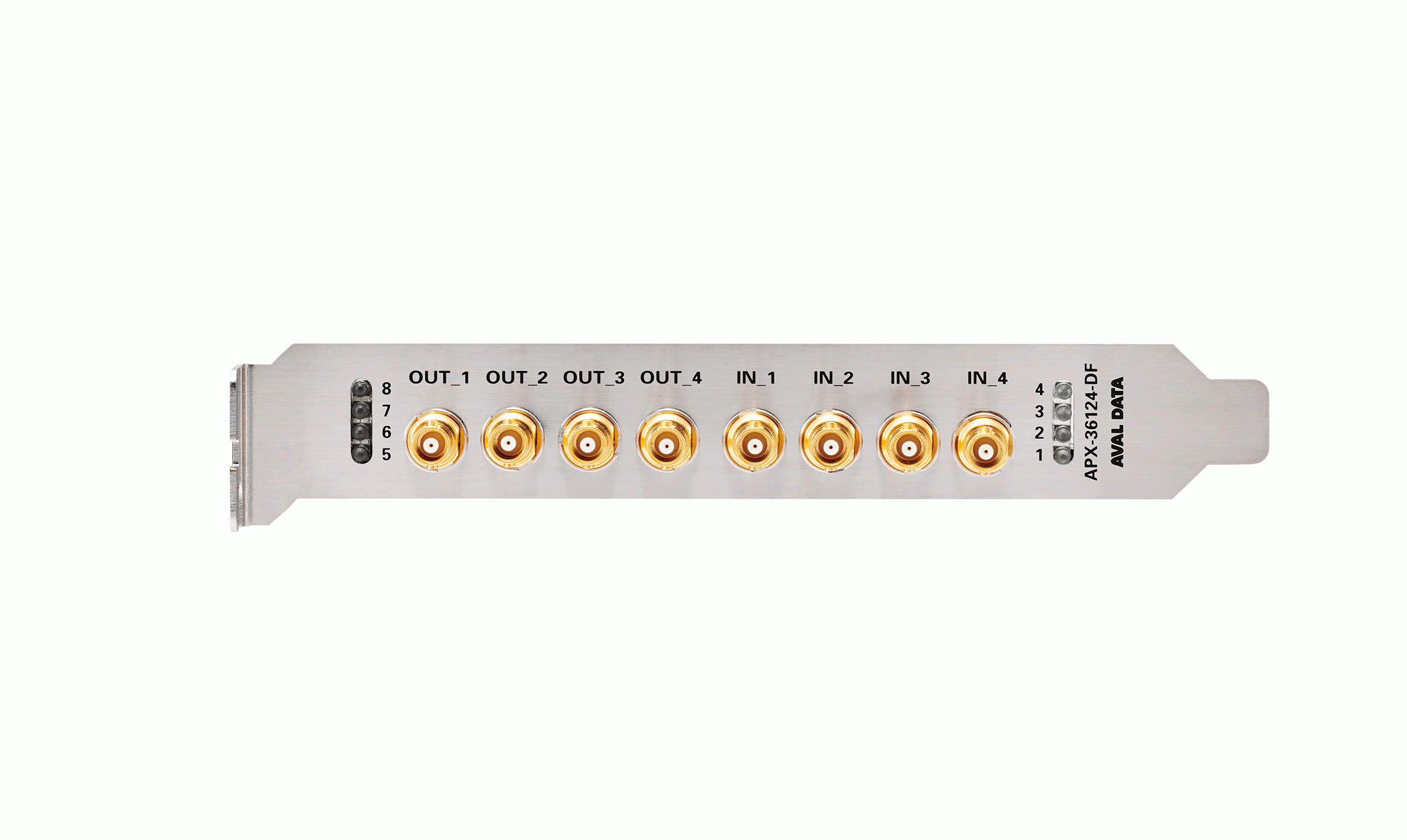

■パネル面

■主な仕様

画像入力I/F	CoaXPress Rev2.0 CXP-12 Quad(50Gbps)x1　 ※1カメラ接続 CXP-12 Dual(25Gbps)x1　 ※1カメラ接続 CXP-12 Single(12.5Gbps)x1　※1カメラ接続 Micro-BNCコネクタ
画像出力I/F	CoaXPress Rev2.0 CXP-12 Quad(50Gbps)x1 CXP-12 Dual(25Gbps)x1 CXP-12 Single(12.5Gbps)x1 Micro-BNCコネクタ
カメラ電源出力	Power Over CoaXPress：+24V(13W)x4 ※外部電源コネクタ(6pin)の+12Vより生成
オンボードメモリ	DDR4 SDRAM 4GB
汎用I/O(オンボード)	BOXヘッダ 26ピンコネクタ汎用入力フォト：4ch、TTL：4ch 汎用出力フォト：4ch RS-422入力：4ch
システムバス	PCI Express3.0(Gen3) 8.0GT/s x 8
電源	+12V±8% (PCI Expressカードエッジより供給) +12V±8% (PoCXP用外部電源コネクタ6pinより供給)
使用環境	温度：0℃ ~ 50℃、湿度： 35 ~ 85% (無結露)
外形寸法	167.65mm x 111.15mm 、パネル幅20mm(突起物含まず)
対応OS	Windows10 64bit、Windows11 64bit
