マイクロン、業界最速・最高容量のHBMを提供し、生成AIのイノベーションを促進

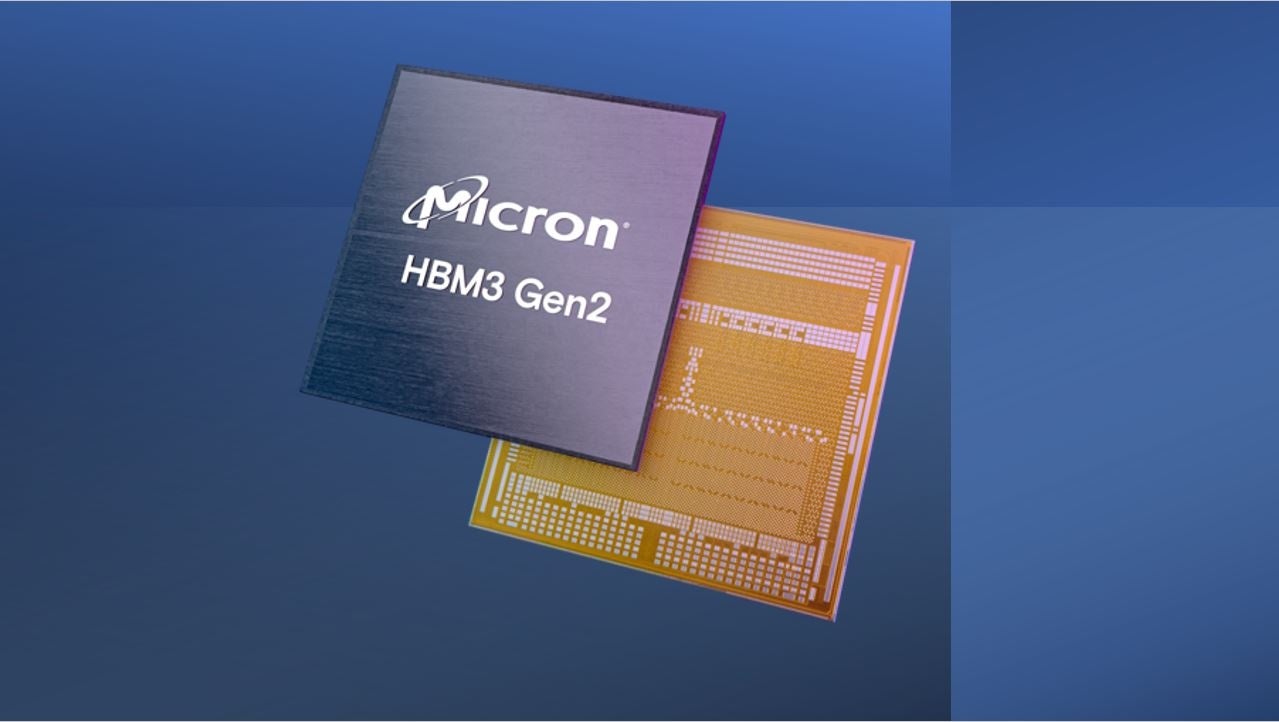

2023年7月26日 – アイダホ州ボイシ発 — Micron Technology, Inc.（NASDAQ：MU）は、全体の帯域幅で毎秒1.2テラバイト（1.2TB/s）、ピンあたりの帯域幅で毎秒9.2ギガビット（9.2Gbps）を超え、現在出荷中のHBM3ソリューションと比較して50%の高速化が図られただけでなく、業界初となる8層（8-High）で24ギガバイト（GB）の大容量化を実現したHBM3 Gen2メモリのサンプル出荷を開始したと発表しました。このHBM3 Gen2は、前世代製品と比較してワット当たりの性能が2.5倍向上し、人工知能（AI）向けデータセンターに求められるメモリ指標（性能、容量、電力効率）で新たな基準を達成します。これらの改良により、GPT-4やこれに続く大規模言語モデル（LLM）の学習時間を短縮できるだけでなく、AI 推論向けにも高効率なインフラを構築でき、優れた総所有コスト（TCO）を実現できます。

マイクロンの広帯域メモリ（HBM）ソリューションの基盤は、業界をリードする1β（1ベータ）DRAM プロセスノードです。このノードにより、業界標準のパッケージ・サイズ内でダイ当たり24ギガビット（Gb）の DRAMを8層キューブ（立体構造）で組み立てることができます。さらに、マイクロンでは12層積層の 36GB製品を2024年第1四半期にサンプル出荷する予定です。マイクロンは、積層の高さが同一の既存の競合ソリューションと比較して、容量を50%以上増大させます。マイクロンのHBM3 Gen2で実現された電力性能比とピン速度の向上は、電力に対する要求が高い現在のAIデータセンターに不可欠です。この電力効率の改善は、競合のHBM3製品の倍となるシリコン貫通電極（Through-Silicon-Vias： TSV）の数、金属密度の5倍化による熱抵抗の改善、エネルギー効率の高いデータパス設計などのマイクロンの先進技術により実現しました。

メモリでの2.5D/3D 積層および先進パッケージング技術での実績を有するマイクロンは、TSMCの 3DFabric Allianceのパートナーであり、半導体とシステム・イノベーションの未来の形成に貢献できることを誇りに思っています。HBM3 Gen2製品開発の一環としてマイクロンとTSMCが進めている協業は、AIおよび高性能コンピューティング（HPC）用途のコンピューティング・システムの円滑な導入と統合の基盤になります。TSMCはすでに、マイクロンのHBM3 Gen2メモリのサンプルを入手しており、顧客のイノベーションを支援する次世代HPCアプリケーション用途としてその評価とテストをマイクロンと緊密に連携しながら進めています。

マイクロンのHBM3 Gen2メモリは、数兆のパラメータに達するマルチモーダルAIモデルなどの生成AI の需要に対応します。単一キューブで24GBに達する大容量化とピン速度9.2Gbps超の高速化により、 LLMの学習時間を30%以上短縮し、TCOを低減します。加えて、今回のメモリ製品は、一日当たりのクエリ実行数を大幅に増大させ、学習済みモデルを効率的に活用できるようにします。さらに、クラス最良のワット当たり性能により、最新のAIデータセンターでのコストを目に見える形で削減します。1,000 万個のGPUが利用される例として、HBMキューブ当たり5ワットの節電が実現した場合、運用コストは5 年間で最大5億5,000万ドル削減できると見積もられます。

マイクロンのコンピュート事業部門バイスプレジデント兼ゼネラル・マネージャーのプラヴィーン・ヴァイディヤナサンは「マイクロンのHBM3 Gen2技術は、顧客と業界に向けて優れたAI／HPCのコンピューティング・ソリューションの実現を目指し開発されました。HBM3 Gen2製品を顧客のプラットフォームに容易に統合できる点もマイクロンにとって重要な基準の一つです。フルスペックのピン速度で動作する完全プログラマブルなメモリBIST（Memory Built-In Self-Test）により、顧客と実施できるテスト能力も向上し、より効率的なコラボレーション機会も創出され、顧客は製品化に要する時間を短縮できるようになります」と述べました。

NVIDIA ハイパースケールおよびHPCコンピューティング担当バイスプレジデントのイアン・バック（Ian Buck）氏は「生成AIの中核は、エネルギー効率に優れたHBMの広帯域幅を活用したアクセラレーテッド・コンピューティングです。NVIDIAは、マイクロンと広範な製品で協業してきた長い歴史があり、 HBM3 Gen2でマイクロンと協力を通じて、AIのイノベーションを加速させることに期待しています」と述べました。

マイクロンは、米国での設計とプロセス開発、日本でのメモリ製造、台湾での先進パッケージングによる世界規模のエンジニアリング組織力を生かし、今回の画期的な製品を開発しました。本日の発表は、マイクロンの技術リーダーシップを示す重要な成果になります。マイクロンではすでに1α（1アルファ）ノードによる24GbのモノリシックダイのDRAMを実装した大容量サーバー・ソリューション向けの96GB DDR5モジュールを発表しており、本日、1βノードによるダイ当たり24Gbの24GB HBM3製品を発表しました）。さらに、1βノードによるモノリシックダイ当たり32GbのDRAMを実装した128GB DDR5モジュールの提供を2024年上半期に予定しています。これらの製品を通じて、マイクロンはAIサーバー向けの先進技術イノベーションを実証します。
